شرح قيمة المكثف 104J: دليل المقاومة CBB60

محتوى

ماذا يعني 104 ج على المكثف

104J مطبوع على جسم مكثف يعني أن المكون لديه سعة تبلغ 100000 بيكوفاراد، أي ما يعادل 0.1 ميكروفاراد، مع نسبة تسامح زائد أو ناقص 5 بالمائة. أول رقمين، 10، هما الأرقام المهمة، والرقم الثالث، 4، يخبرك بعدد الأصفار التي يجب إضافتها بعد هذين الرقمين عندما يتم التعبير عن النتيجة بالبيكوفاراد، والحرف J هو رمز التسامح الذي يتبع الجزء الرقمي. يوجد نظام وضع العلامات المكون من ثلاثة أرقام بالإضافة إلى أحرف لأن المكثفات القرصية الخزفية الصغيرة، والمكثفات المتجانسة متعددة الطبقات، والعديد من مكثفات الأفلام لها أجسام صغيرة جدًا بحيث لا يمكنها طباعة قيمة عشرية كاملة مع رمز الوحدة في نص قابل للقراءة، لذلك اعتمد المصنعون اختصارًا مدمجًا بدلاً من ذلك.

بمجرد فهم النمط، تصبح قراءة أي علامة مشابهة أمرًا روتينيًا وليس مربكًا. مكثف 103ج هو 10000 pF أو 0.01 ميكروفاراد، ومكثف 224ج هو 220000 pF أو 0.22 ميكروفاراد، ومكثف 474ج هو 470000 pF أو 0.47 ميكروفاراد. يغير خطاب التسامح نطاق الدقة المضمون حول هذا الرقم الاسمي بدلاً من القيمة الاسمية نفسها، لذلك يقيس كل من 104K و104J ما يقرب من 0.1 ميكروفاراد على جزء جديد غير تالف، ولكن الإصدار K يسمح بانتشار أوسع زائد أو ناقص 10 بالمائة بينما يتم تثبيت الإصدار J على نطاق أكثر إحكامًا زائد أو ناقص 5 بالمائة.

عادة البرمجة هذه ليست مقتصرة على مصنع واحد أو دولة واحدة. يعود تاريخه إلى اتفاقية صناعية مشتركة انتشرت لأنها سمحت للمصنعين بختم قيمة على مكون باستخدام أربعة أحرف فقط، بغض النظر عما إذا كان هذا المكون قد انتهى به الأمر في جهاز تلفزيون، أو لوحة تحكم في الغسالة، أو مصدر طاقة، أو جهاز استشعار صناعي. أي شخص يعمل مع الإلكترونيات بشكل منتظم يحفظ في نهاية المطاف مجموعة من الرموز الشائعة المكونة من ثلاثة أرقام من خلال التعرض المتكرر، بنفس الطريقة التي يحفظ بها الشخص الذي يعمل مع تركيبات السباكة أقطار الأنابيب الشائعة دون الحاجة إلى البحث عن كل منها.

فك رموز النظام الثلاثي الأرقام والحروف بالكامل

تتبع اتفاقية الترميز الخاصة بالمكثفات ذات النمط 104J نفس المنطق المستخدم في معظم المكثفات القرصية والسيراميكية والأفلام الصغيرة التي يتم بيعها عالميًا. يعتمد المصنعون على هذا الاختصار لأن ختم خمسة أو ستة أحرف على مكون بحجم حبة الأرز أسهل بكثير من طباعة قيمة عشرية كاملة مع رمز الوحدة، ولأن النظام الموحد يعني أن الفني المدرب على أجزاء علامة تجارية واحدة يمكنه قراءة أجزاء علامة تجارية أخرى دون إعادة تعلم أي شيء.

رموز المكثفات الشائعة المكونة من ثلاثة أرقام وقيمها المكافئة
الكود المطبوع القيمة في الجبهة الوطنية القيمة في μF الاستخدام النموذجي
101 ج 100 بيكو فاراد 0.0001 ميكروفاراد تجاوز التردد العالي، وضبط الترددات اللاسلكية
102ج 1000 الجبهة الوطنية 0.001 ميكروفاراد تصفية الضوضاء، اقتران الترددات اللاسلكية
103J 10,000 بيكو فاراد 0.01 درجة فهرنهايت الفصل في الدوائر المنطقية
104J 100000 بيكو فاراد 0.1 ميكرو فاراد تجاوز عام، تجانس إمدادات الطاقة
154 ج 150,000 بيكو فاراد 0.15 درجة فهرنهايت شبكات Snubber، قمع EMI
224J 220,000 الجبهة الوطنية 0.22 درجة فهرنهايت مساعد بدء تشغيل المحرك، دوائر التوقيت
334 ج 330.000 الجبهة الوطنية 0.33 درجة فهرنهايت تصفية الصوت، اقتران خط الطاقة
474J 470.000 الجبهة الوطنية 0.47 درجة فهرنهايت اقتران الصوت، وشبكات snubber
105 ج 1,000,000 بيكو فاراد 1 ميكروفاراد تصفية إمدادات الطاقة بالجملة

تتبع حروف التسامح معيارًا منفصلاً عن القيمة الرقمية، وهذه نقطة تزعج الأشخاص الجدد في قراءة هذه العلامات. J يعني زائد أو ناقص 5 بالمائة، K يعني زائد أو ناقص 10 بالمائة، M يعني زائد أو ناقص 20 بالمائة، F يعني زائد أو ناقص 1 بالمائة، وG يعني زائد أو ناقص 2 بالمائة. في الدائرة التي تكون فيها دقة التوقيت أو تردد قطع المرشح أمرًا مهمًا، فإن التسامح الأكثر إحكامًا مثل J أو F يبقي السلوك قابلاً للتنبؤ به عبر مجموعة الإنتاج، في حين أن التسامح الأكثر مرونة مثل M يكون مقبولًا لأدوار الالتفافية الأساسية أو منع الضوضاء حيث تحتاج القيمة الدقيقة فقط إلى الوقوع ضمن نطاق واسع بدلاً من ضرب هدف محدد.

لماذا الرقم الثالث هو مضاعف وليس مجرد رقم آخر

من نقاط الارتباك الشائعة التعامل مع الأرقام الثلاثة كما لو كانت أرقامًا مهمة، مما يؤدي إلى قراءة خاطئة. الطريقة الصحيحة هي التعامل مع أول رقمين فقط كرقم أساسي، ثم استخدام الرقم الثالث كمضاعف أس عشرة مطبق على بيكوفاراد. بالنسبة إلى 104، الرقم الأساسي هو 10 والمضاعف هو 10 أس أربعة، أي 10 مضروبًا في 10000، وهو ما يساوي 100000 بيكوفاراد. وبتطبيق نفس المنطق على 475 نحصل على قاعدة 47 ومضاعف 10 أس خمسة، مما ينتج 4,700,000 بيكوفاراد، أو 4.7 ميكروفاراد، وهي قيمة تُرى أحيانًا في مكثفات الأفلام الأكبر حجمًا المستخدمة في إلكترونيات الطاقة.

تقييمات الجهد الكهربي مطبوعة بجانب الكود

العديد من المكثفات التي تحمل رمز النمط 104J تحمل أيضًا تصنيف جهد منفصل مطبوعًا بالقرب، عادةً 50 فولت، 100 فولت، 250 فولت، 400 فولت، أو 630 فولت لأنواع الأفلام. رقم الجهد هذا هو أقصى جهد تشغيل يمكن أن يتحمله العازل الكهربائي بشكل مستمر دون أن ينهار، وهو مستقل تمامًا عن قيمة السعة نفسها. يخزن مكثف 104J مصنّف لـ 50V ومكثف 104J مصنّف لـ 400V نفس الشحنة البالغة 0.1 ميكروفاراد عند جهد معين، لكن إصدار 400V يستخدم مادة عازلة أكثر سمكًا أو مختلفة من أجل البقاء على قيد الحياة تحت ضغط مستمر أعلى، وهذا هو السبب في أنها أكبر ماديًا وتكلف إنتاجها بشكل عام أكثر.

كيف المكثفات CBB60 ارتبط بنظام القيمة هذا

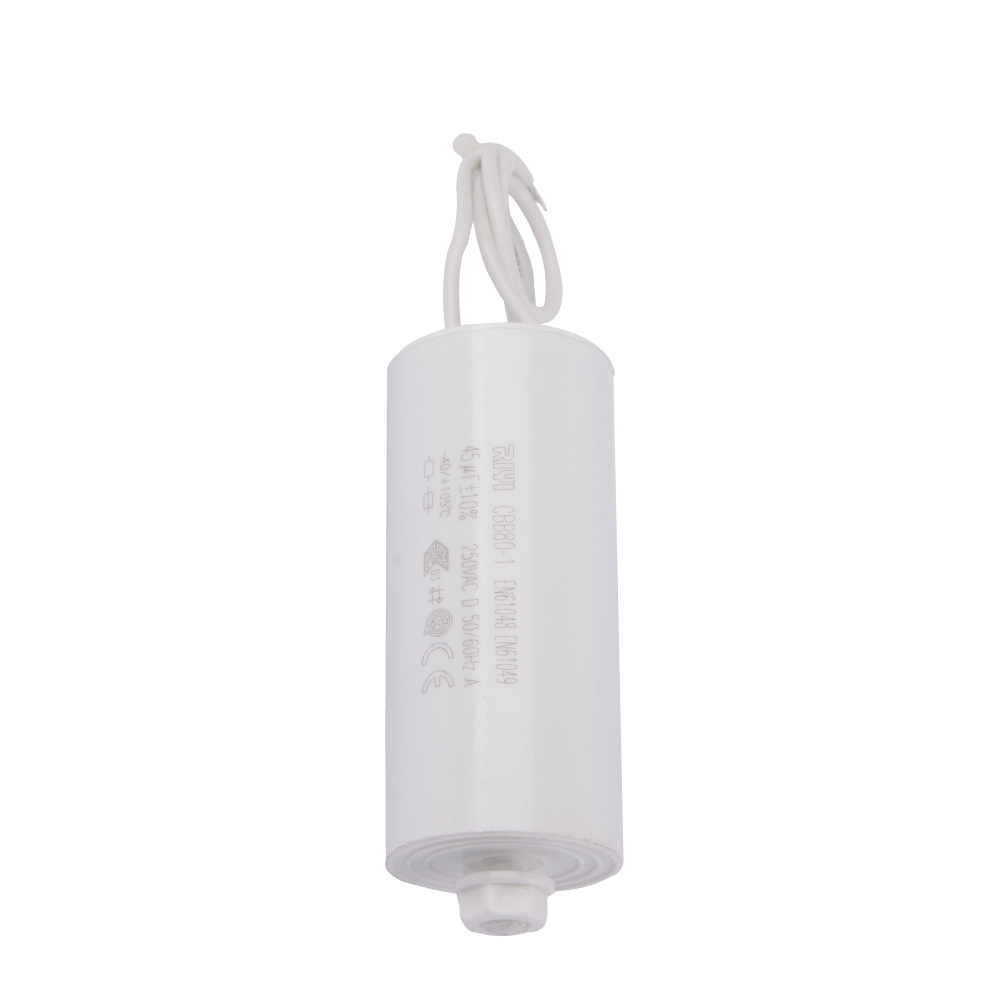

A مكثف CBB60 عبارة عن مكثف من طبقة البولي بروبيلين الممعدنة مصمم خصيصًا لتشغيل المحركات الحثية AC ، الأكثر شيوعًا هي المحركات أحادية الطور الموجودة في مضخات المياه والمراوح والضواغط وغيرها من المعدات الدوارة. على عكس القرص الخزفي الصغير الذي يحمل العلامة 104J، فإن مكثف CBB60 هو مكون أسطواني أو بيضاوي أكبر تم تصنيفه لجهد التيار المتردد المستمر، عادةً 250 فولت أو 450 فولت، ويتم تمييزه مباشرة بالميكروفاراد بدلاً من رمز pF المكون من ثلاثة أرقام، نظرًا لوجود مساحة سطح كافية على العلبة لطباعة القيمة الكاملة جنبًا إلى جنب مع تصنيف الجهد والتسامح ومعلومات التردد.

على الرغم من أن وحدات CBB60 تتخطى الترميز المختصر، إلا أن حسابات السعة الأساسية مطابقة للأجزاء الصغيرة المشفرة. يخزن مكثف CBB60 المقدر بـ 25 ميكروفاراد نفس نوع علاقة الشحن مثل مكثف سيراميك 0.1 ميكروفاراد، فقط بمقياس أكبر بحوالي 250 مرة، ومبني بعازل كهربائي وبنية مناسبة لتيار متردد مستمر بدلاً من نبضات ترشيح تيار مستمر قصيرة. أي شخص يقارن مكثف إشارة صغير مشفر 104J مع مكثف تشغيل المحرك CBB60 هو في الحقيقة يقارن بين وظيفتين مختلفتين: تكييف الإشارة عند مستوى جزء الميكروفاراد مقابل تحول طور المحرك عند عشرات الميكروفاراد.

تتراوح قيم السعة النموذجية لـ CBB60 الموجودة في لوحات أسماء المحركات وأدلة المضخة من 1.5 ميكروفاراد إلى 50 ميكروفاراد، مع قيم المخزون الشائعة عند 4 ميكروفاراد، 6 ميكروفاراد، 8 ميكروفاراد، 10 ميكروفاراد، 16 ميكروفاراد، 20 ميكروفاراد، 25 ميكروفاراد، 30 ميكروفاراد، 35 ميكروفاراد، 40 ميكروفاراد، و45 درجة فهرنهايت. μF. إن تحديد قيمة CBB60 الصحيحة للمحرك ليس تخمينًا اختياريًا؛ يتم اختيار قيمة المكثف من قبل الشركة المصنعة للمحرك بناءً على تصميم الملف، ويؤدي التبديل في قيمة غير متطابقة إلى تغيير عزم الدوران، وتيار التشغيل، وتراكم الحرارة في ملفات المحرك.

البناء المادي لمكثف CBB60

يستخدم الهيكل الداخلي لمكثف CBB60 طبقة رقيقة من مادة البولي بروبيلين مع طبقة من الألومنيوم أو الزنك المعدني يتم ترسيبها مباشرة على سطحها، وملفوفة في أسطوانة مدمجة بدلاً من تكديسها كألواح مسطحة. يمنح هذا البناء المعدني للمكثف خاصية الإصلاح الذاتي: إذا انهارت نقطة ضعف صغيرة في العازل تحت ضغط الجهد، فإن الحرارة الموضعية تبخر الطبقة المعدنية الرقيقة حول تلك البقعة، مما يؤدي إلى عزل الخلل على الفور دون إخراج المكثف بأكمله من الخدمة. وهذا هو أحد الأسباب وراء تفضيل مكثفات الأفلام الممعدنة مثل CBB60 للعمل المستمر لمحرك التيار المتردد على الأنواع العازلة الأخرى التي تفتقر إلى سلوك التطهير الذاتي هذا.

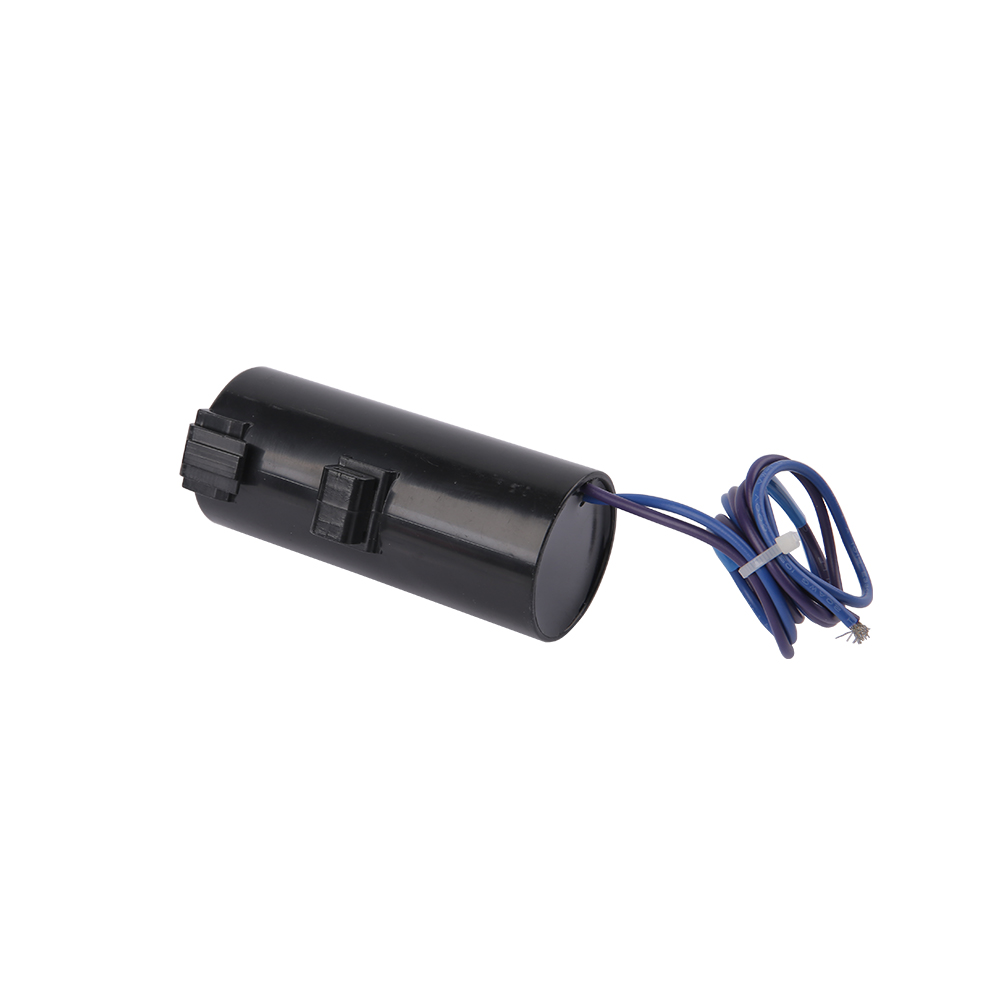

عادةً ما يكون الغلاف الخارجي عبارة عن غلاف بلاستيكي صلب مملوء براتنج الإيبوكسي أو مركب تأصيص مشابه، والذي يمنع الرطوبة ويوفر الاستقرار الميكانيكي ضد الاهتزاز الذي ينتجه المحرك الجاري. تمتد عروتان أو ثلاث عروات طرفية من الأعلى، بحجم يناسب موصلات الأشياء بأسمائها الحقيقية القياسية، وتتضمن العديد من وحدات CBB60 أيضًا آلية مدمجة لتخفيف الضغط في تصميم العلبة، بحيث إذا تراكم الضغط الداخلي من حالة خلل، يتم تهوية العلبة بطريقة يمكن التحكم فيها بدلاً من التمزق بشكل غير متوقع.

مطابقة قيمة المكثف للتطبيق

إن الاختيار بين مكثف صغير مشفر ومكثف تشغيل بنمط CBB60 يعود إلى الدور الكهربائي الذي يلعبه المكون، وليس التفضيل الشخصي. القائمة أدناه تصنف عائلتي المكثفات في الحالات التي تكون فيها كل واحدة منها هي الاختيار الصحيح.

  1. تتطلب عمليات التصفية والفصل والتوقيت على مستوى الإشارة على لوحات الدوائر المطبوعة استخدام مكثفات سيراميكية أو مكثفات فيلمية مشفرة مثل 104J، نظرًا لأن هذه الأدوار تحتاج إلى قيم صغيرة ومستقرة في مساحة صغيرة.
  2. يتطلب تحويل طور المحرك لمحركات التيار المتردد أحادية الطور استخدام CBB60 أو مكثف تشغيل مكافئ، نظرًا لأن هذه الأدوار تحتاج إلى سعة كبيرة مصنفة لجهد الخط المستمر والتيار المموج.
  3. يجب أن يحمل أي مكثف يتم وضعه عبر خط تيار متردد، ولو لفترة وجيزة، تصنيف جهد تيار متردد بهامش أعلى من جهد الإمداد، ولهذا السبب يتم تصنيف وحدات CBB60 بـ 250 فولت أو 450 فولت بدلاً من تصنيفات جهد التيار المستمر المنخفضة الشائعة في الأجزاء الخزفية الصغيرة.
  4. يجب أن تتطابق المكثفات البديلة مع قيمة الميكروفاراد الأصلية ضمن نطاق التسامح المحدد، حيث أن استبدال قيمة أصغر أو كبيرة الحجم يغير زاوية طور المحرك ويمكن أن يقلل من عمر المحرك.
  5. تفضل البيئات ذات الحرارة المحيطة العالية أو دورات التشغيل المستمرة مكثفات CBB60 ذات تصنيف درجة حرارة أعلى، نظرًا لأن الحرارة المستمرة هي أحد العوامل الرئيسية التي تقلل تدريجيًا من عمر مكثف الفيلم.

تظهر البيانات الميدانية التي تم جمعها من قبل فنيي إصلاح المحركات والمشار إليها في أدبيات خدمة الأجهزة العامة باستمرار أن قيمة مكثف التشغيل التي تنجرف بأكثر من 10 بالمائة أقل من رقم الميكروفاراد المقدر ترتبط بانخفاض عزم الدوران بشكل ملحوظ وتيار تشغيل أعلى على الضاغط أحادي الطور ومحركات المضخة، وهو أحد الأسباب التي تجعل مكثفات CBB60 يتم تحديدها عادةً بنطاقات تسامح أكثر إحكامًا مثل زائد أو ناقص 5 بالمائة بدلاً من النطاقات الأكثر مرونة المقبولة في مكثفات الإشارة للأغراض العامة.

قراءة لوحة اسم المحرك لمعرفة القيمة الصحيحة

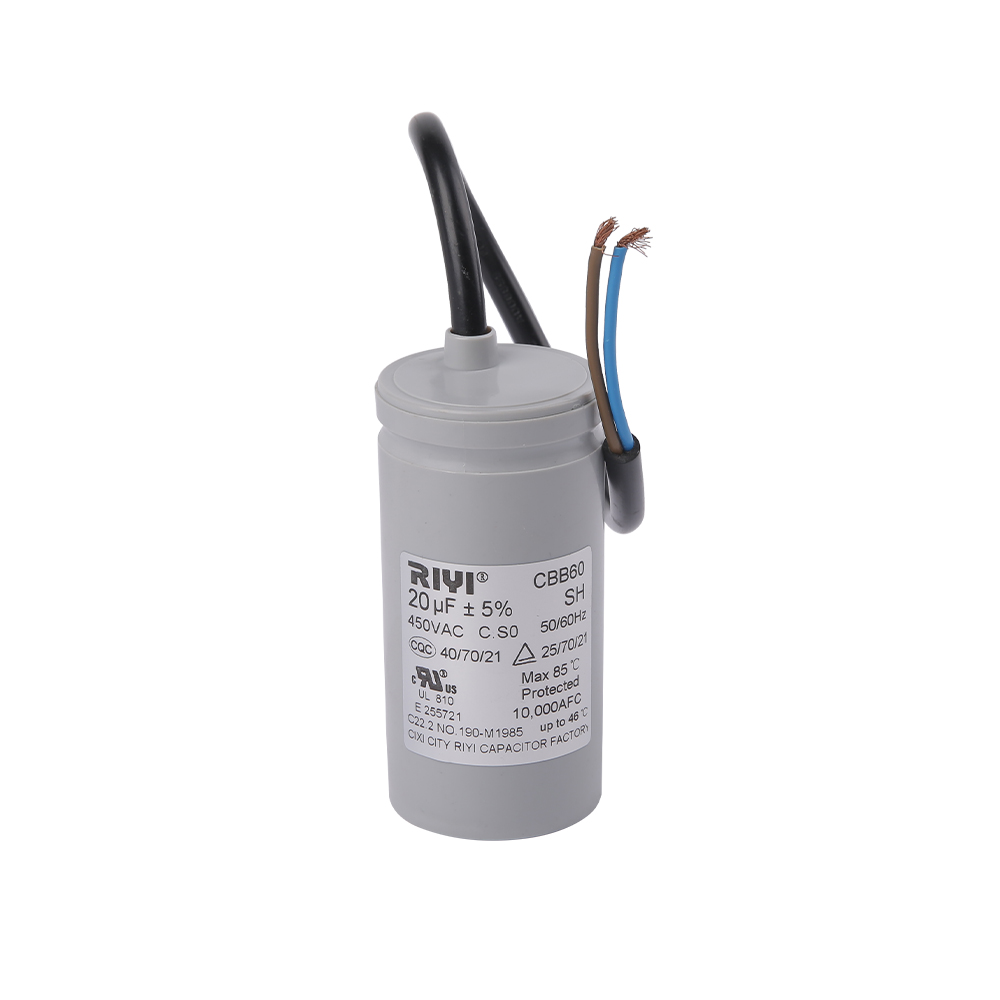

معظم المحركات أحادية الطور التي تتطلب مكثف تشغيل تسرد قيمة الميكروفاراد الدقيقة ومعدل الجهد مباشرة على لوحة الاسم، وغالبًا ما تظهر كشيء مثل "Cap 20uF 450V". عندما تكون لوحة الاسم مفقودة أو متآكلة، فإن المكثف الأصلي نفسه، إذا كان لا يزال مقروءًا، هو المرجع الأفضل التالي. إذا لم يكن أي منهما متاحًا، فإن المطابقة مع القدرة الحصانية وتصنيف الجهد للمحرك باستخدام مخطط المرجع الترافقي الخاص بالشركة المصنعة هو النهج الاحتياطي القياسي، نظرًا لأن تصميمات لف المحرك عند قوة حصانية وجهد معين تميل إلى التجمع حول نطاق ضيق من قيم السعة المناسبة.

مقارنة المكثفات ذات النمط 104J مع المكثفات CBB60 جنبًا إلى جنب

إن وضع عائلتي المكثفات بجانب بعضهما البعض يجعل من السهل رؤية الاختلافات العملية بنظرة واحدة، على الرغم من أن كلاهما يقوم في النهاية بتخزين الشحنة الكهربائية باستخدام نفس الفيزياء الأساسية.

الاختلافات الرئيسية بين المكثفات ذات النمط 104J والمكثفات CBB60
السمة مكثف نمط 104J مكثف CBB60
السعة النموذجية كسور الميكروفاراد 1.5 إلى 50 ميكروفاراد
الواجب الأساسي تصفية الإشارة وفصلها تبديل طور المحرك، مساعدة التشغيل
أسلوب تصنيف الجهد جهد تشغيل تيار مستمر، منخفض إلى متوسط جهد التيار المتردد المستمر، 250 فولت أو 450 فولت
طريقة وضع العلامات رمز مكون من ثلاثة أرقام بالإضافة إلى الحروف قيمة ميكروفاراد كاملة مطبوعة على الجراب
الحجم المادي صغيرة الحجم، مثبتة على اللوحة علبة أسطوانية أكبر مع أطراف العروة
التعرض لدورة العمل متقطع، تيار تموج منخفض تيار مموج مستمر ومستدام

يكون التمييز أكثر أهمية عندما يقوم شخص ما باستكشاف أخطاء المعدات وإصلاحها ويجد مكثفين غير مألوفين جنبًا إلى جنب، أحدهما صغير ومشفر والآخر أكبر ومطبوع بالميكروفاراد العادي. إن التعرف على العائلة التي ينتمي إليها المكون يؤدي على الفور إلى تضييق نطاق الدور الذي يلعبه ونوع الجزء البديل المناسب، بدلاً من افتراض أن كلا الجزأين يؤديان وظائف قابلة للتبديل لمجرد أن كلاهما يحملان مكثفات.

اختبار والتحقق من قيم المكثفات

يعد التأكد من أن المكثف لا يزال مطابقًا لقيمته المطبوعة، سواء كان يحمل رمز النمط 104J أو ملصق CBB60، بمثابة فحص سريع باستخدام المقياس الصحيح. يقوم مقياس رقمي متعدد مع نطاق سعة، أو مقياس LCR مخصص، بقراءة السعة الفعلية المخزنة مباشرة. يجب أولًا أن يكون المكون فارغًا بالكامل، نظرًا لأن المكثف المشحون يمكن أن يتلف جهاز القياس أو يعطي قراءة خاطئة.

خطوات فحص السعة الأساسية

افصل المكثف عن الدائرة أو المحرك تمامًا قبل الاختبار، نظرًا لأن المكثف الذي لا يزال متصلاً بدائرة حية سيعطي قراءات غير دقيقة ويمكن أن يشكل خطر صدمة من الشحنة المخزنة. قم بتفريغ المكثف عن طريق توصيل أطرافه لفترة وجيزة بمقاومة معزولة بدلاً من مفك براغي مكشوف، حيث أن قصرًا مباشرًا يمكن أن يؤدي إلى ثقب الأطراف. اضبط جهاز القياس على وظيفة السعة، وقم بتوصيل الخيوط إلى المحطتين، وقارن القراءة المعروضة بالقيمة المطبوعة، مما يسمح بنسبة التسامح المذكورة.

يوجد مكثف 104J يقرأ في أي مكان بين 0.095 ميكروفاراد و0.105 ميكروفاراد داخل نافذته زائد أو ناقص 5 بالمائة ويعمل بشكل طبيعي. من المحتمل أن يتدهور مكثف CBB60 المطبوع على شكل 25 ميكروفاراد والذي يقرأ أقل من 20 ميكروفاراد تقريبًا ويجب استبداله، نظرًا لأن مكثف تشغيل المحرك الذي فقد أكثر من 20 بالمائة من سعته المقدرة هو سبب شائع للمحركات التي تطن ولكن تفشل في التشغيل، أو التي تبدأ ببطء تحت الحمل.

التعرف على علامات التحذير الجسدية قبل الاختبار

غالبًا ما يكشف الفحص البصري عن المشكلات قبل أن تؤكدها قراءة العداد. من المؤكد تقريبًا أن مكثف CBB60 ذو الجزء العلوي المنتفخ أو المنتفخ، أو التشقق المرئي على طول اللحامات، أو وجود بقايا داكنة متسربة حول المحطات الطرفية، قد فشل داخليًا، كما أن اختباره لا يوفر سوى القليل من المعلومات الإضافية بخلاف التأكد من أنه يحتاج إلى استبدال. نادرًا ما تظهر المكثفات الخزفية الصغيرة المشفرة بـ 104J تورمًا مرئيًا نظرًا لأن تركيبها يختلف عن أنواع الأفلام، لكن الأجسام الخزفية المتشققة أو وصلات اللحام المتغيرة اللون الموجودة على اللوحة حول الجزء تعد أدلة مرئية مفيدة على أن شيئًا ما في تلك المنطقة قد سخن أكثر من اللازم.

تفسير القراءات التي تقع خارج نطاق التسامح

القراءة التي تنجرف للأعلى، بدلاً من المنخفضة، على مكثف الفيلم هي أقل شيوعًا ولكن لا يزال من الممكن حدوثها، وتشير عمومًا إلى مشكلة في معايرة العداد أو قياس تم إجراؤه بينما كانت الشحنة المتبقية لا تزال موجودة بدلاً من الزيادة الفعلية في السعة، نظرًا لأن المكثفات لا تكتسب السعة من خلال التقادم الطبيعي. القراءة التي تنجرف إلى مستوى منخفض هي النمط الأكثر تكرارًا بكثير وتعكس تدهور العزل الكهربائي التدريجي، أو دخول الرطوبة، أو التأثير التراكمي لأحداث التطهير الذاتي الموضحة سابقًا، والتي تقلل كل منها قليلاً من مساحة اللوحة الفعالة على مدار عمر تشغيل المكون.

العوامل التي تقصر أو تطيل عمر عمل المكثف

تتقدم عائلتا المكثفات في العمر بسبب نفس الضغوط الأساسية، على الرغم من اختلاف الجداول الزمنية وأعراض الفشل بسبب اختلاف وظائفهما وبيئات التشغيل.

الحرارة

يتم تحديد درجة الحرارة المحيطة المرتفعة باستمرار على أنها العامل الأكبر الذي يؤدي إلى تقصير عمر الفيلم والمكثف الخزفي، حيث تعمل الحرارة على تسريع التحلل الكيميائي للمادة العازلة وأي مركبات ربط داخلية. إن مكثف CBB60 المثبت مباشرة على غلاف الضاغط الساخن سيتقادم بشكل أسرع من الجزء المماثل المثبت بفجوة هوائية وبعض التهوية، حتى لو كان كلاهما يرى نفس الحمل الكهربائي.

الإجهاد الجهد

إن تشغيل المكثف باستمرار بالقرب من الجهد المقنن أو أعلى منه يضغط عمره التشغيلي بشكل ملحوظ مقارنة بتشغيله بهامش أقل من هذا التصنيف. هذا هو السبب في أن اختيار CBB60 المقدر بـ 450 فولت على خط إمداد اسمي 220 فولت أو 240 فولت، بدلاً من قطع الهامش بالقرب من جزء مصنف 250 فولت، يعد ممارسة شائعة في المناطق التي يتقلب فيها جهد الخط أو يرتفع أحيانًا.

تموج الحالي ودورة العمل

المكثفات المستخدمة في الخدمة المستمرة، مثل CBB60 على المحرك الذي يعمل لساعات متواصلة، تتعرض لتسخين تيار تموج تراكمي أكثر من المكثف المستخدم فقط في رشقات نارية قصيرة ومتقطعة. وهذا هو أحد الأسباب التي تجعل مكثفات تشغيل المحرك أكبر ماديًا بالنسبة لقيمة سعتها مقارنة بمكثفات الإشارة الصغيرة ذات تصنيف ميكروفاراد مماثل، نظرًا لأن مساحة سطح العلبة الأكبر تساعد على تبديد الحرارة الناتجة عن تدفق التيار المستمر.

الرطوبة والتلوث

الرطوبة التي تجد طريقًا إلى جسم المكثف، سواء من خلال ختم علبة تالف أو عيب في التصنيع، تعمل على تسريع انهيار العزل الكهربائي ويمكن أن تؤدي إلى فشل مفاجئ وليس تدريجي. توجد علب محكمة الغلق مملوءة بالإيبوكسي على مكثفات CBB60 خصيصًا لإبطاء هذا المسار، ولهذا السبب يتم التعامل مع العلبة المتشققة أو التالفة كمؤشر قوي على وجوب استبدال المكثف حتى لو كان لا يزال يخضع للاختبار في حدود التسامح في تلك اللحظة.

اعتبارات التثبيت والأسلاك للمكثفات CBB60

يؤثر التثبيت الصحيح على كل من الأداء وعمر العمل بقدر ما يؤثر على تحديد قيمة الميكروفاراد الصحيحة. يتم توصيل مكثف CBB60 عمومًا بالتوازي مع دائرة تشغيل المحرك أو تشغيله، ويحدد تخطيط الطرف في العلبة، سواء كان يحتوي على عروتين أو ثلاث عروات، كيفية توصيله بتطبيقات المحرك ذات القيمة الفردية أو المزدوجة القيمة.

اتجاه التركيب والموقع

يؤدي تركيب مكثف CBB60 في مكان محمي من التعرض لأشعة الشمس المباشرة وبعيدًا عن المكونات الأخرى المولدة للحرارة إلى إطالة عمر العمل العملي بشكل قابل للقياس مقارنة بتركيبه على سطح ساخن بدون تدفق هواء. التثبيت الرأسي مع توجيه المحطات الطرفية للأسفل هو اتجاه موصى به بشكل شائع في أدلة المعدات، لأنه يقلل من فرصة تجمع الرطوبة أو التكثيف حول الوصلات الطرفية.

الاتصالات الطرفية

يجب أن تتلاءم موصلات الأشياء بأسمائها الحقيقية بشكل مريح مع أطراف المكثف دون اللعب المفرط، نظرًا لأن الاتصال غير المحكم يولد تسخينًا موضعيًا عند نقطة الاتصال في كل مرة يتدفق فيها التيار، مما يؤدي إلى تدهور كل من الموصل وعروة الطرف تدريجيًا. يجب أن يتطابق مقياس السلك مع السحب الحالي المتوقع للدائرة، ويجب أن تكون التوصيلات آمنة ميكانيكيًا بما يكفي لتحمل الاهتزاز الذي ينتجه المحرك قيد التشغيل على مدار أشهر أو سنوات من الخدمة.

نطاق استبدال قيمة الاستبدال

عندما لا تتوفر قيمة استبدال دقيقة، يسمح المبدأ التوجيهي العملي المشار إليه بشكل شائع بقيمة CBB60 بديلة في حدود حوالي زائد أو ناقص 10 بالمائة من رقم الميكروفاراد المقدر الأصلي دون التأثير بشكل مادي على أداء المحرك، على الرغم من أن البقاء أقرب ما يمكن إلى قيمة لوحة الاسم الأصلية يظل هو النهج المفضل عندما يمكن الحصول على هذا الجزء المحدد.

الأسئلة المتداولة

ما هي قيمة الميكروفاراد الفعلية لمكثف 104J؟

يقيس مكثف 104J 0.1 ميكروفاراد، أي ما يعادل 100000 بيكوفاراد، مع نسبة تسامح زائد أو ناقص 5 بالمائة حول تلك القيمة الاسمية.

هل يمكن تمييز مكثف CBB60 برمز مماثل مكون من ثلاثة أرقام

تقوم معظم مكثفات CBB60 بطباعة قيمة الميكروفاراد الكاملة مباشرة على العلبة بدلاً من استخدام اختصار pF المكون من ثلاثة أرقام، لأن العلبة الأكبر لديها مساحة لوضع العلامات على النص العادي، إلى جانب تصنيف الجهد والتسامح.

هل حرف التسامح الأعلى دائما أفضل من حرف J

لا. إن التسامح الأكثر إحكامًا مثل F أو J يعني أن القيمة الفعلية تظل أقرب إلى الرقم الاسمي، وهو أمر مهم بالنسبة لدوائر التوقيت والتصفية، ولكن بالنسبة لواجب التجاوز العام، فإن التسامح الأكثر مرونة مثل K أو M يكون مقبولًا تمامًا وغالبًا ما يكون أقل تكلفة.

لماذا تحتاج مكثفات CBB60 إلى تصنيف جهد التيار المتردد بدلاً من تصنيف التيار المستمر

توجد مكثفات CBB60 مباشرة عبر خط التيار المتردد أثناء تشغيل المحرك، لذلك فهي تواجه جهدًا متناوبًا مستمرًا وتيارًا متموجًا، الأمر الذي يتطلب عازلًا وبنية مصنفة لواجب التيار المتردد المستمر بدلاً من نبضات التيار المستمر القصيرة التي يتعامل معها مكثف سيراميك صغير عادةً.

ماذا يحدث إذا تم تثبيت قيمة CBB60 الخاطئة على المحرك

تؤدي قيمة الميكروفاراد غير الصحيحة إلى تغيير زاوية الطور بين ملفات المحرك، مما قد يقلل من عزم الدوران، ويزيد من تيار التشغيل، ويرفع درجة حرارة التشغيل، مما يقلل من العمر التشغيلي للمحرك.

كيف often should a CBB60 capacitor be checked

لا يوجد فاصل زمني ثابت عالمي، حيث أن عمر الخدمة يعتمد على درجة الحرارة المحيطة، ووقت التشغيل، واستقرار الجهد، ولكن التحقق من السعة عندما يظهر المحرك بداية بطيئة، أو طنين، أو حماية من الحمل الزائد تعد نقطة انطلاق عملية معقولة.

هل يمكن استخدام مكثف 104J بدلا من مكثف CBB60؟

لا، الاثنان غير قابلين للتبديل. يحتوي المكثف 104J على 0.1 ميكروفاراد فقط ويتم تصنيفه للجهد المنخفض عند مستوى الإشارة، بينما يتطلب المحرك عشرات من الميكروفاراد عند تصنيف جهد تيار متردد مستمر يتجاوز بكثير ما تم تصميم مكثف صغير مشفر للتعامل معه.

هل تعني قيمة ميكروفاراد CBB60 الأكبر دائمًا أداءً أقوى لبدء تشغيل المحرك

ليس بالضرورة. تم تصميم ملفات المحرك حول قيمة سعة محددة تختارها الشركة المصنعة، وتثبيت قيمة أكبر بكثير من المحدد يمكن أن يؤدي إلى ارتفاع درجة حرارة الملف والمكثف نفسه بدلاً من تحسين الأداء، لذا فإن مطابقة قيمة لوحة الاسم هي الطريقة الأكثر أمانًا بدلاً من افتراض أن الحجم الأكبر هو الأفضل.

ما الذي تحمي منه بالفعل خاصية الإصلاح الذاتي لمكثف CBB60؟

إنه يحمي من نقاط الضعف العازلة المحلية الصغيرة التي تتحول إلى ماس كهربائى كامل، حيث أن حدث الإزالة القصير يعزل الخطأ إلى منطقة صغيرة بدلاً من السماح له بالانتشار عبر طبقة الفيلم بأكملها، وهو أحد الأسباب وراء تفضيل بناء الغشاء المعدني للخدمة المستمرة لمحرك التيار المتردد.

لماذا يكون لمكثفين بنفس رمز 104J أحيانًا أحجام مادية مختلفة؟

عادةً ما ترجع اختلافات الحجم المادي بين مكثفين 104J إلى معدل جهد مختلف أو مادة عازلة مختلفة، نظرًا لأن كلا العاملين يؤثران على مدى سماكة الطبقة العازلة، على الرغم من أن قيمة السعة والتسامح المطبوعين على العلبة يظلان متماثلين.
