شرح أحجام المكثفات: دليل تقييمات وتقييمات أبعاد المكثفات CBB60

محتوى

إجابة سريعة: يتم تحديد أحجام المكثفات من خلال ثلاثة أرقام مرتبطة - السعة بالميكروفاراد (uF)، ومعدل الجهد الكهربي بـ بطالة، وأبعاد الحالة المادية (القطر والارتفاع بالملم). أ مكثف مصرف البحرين المركزي60 عبارة عن مكثف يعمل بطبقة من مادة البولي بروبيلين الممعدنة تم تصميمه خصيصًا لمحركات التيار المتردد أحادية الطور، وينمو حجمه المادي بما يتماشى مع تصنيف الميكروفاراد الخاص به لأن المزيد من السعة يتطلب المزيد من الغشاء الملفوف داخل نفس نمط البناء. إن مطابقة الحجم الصحيح للمكثف مع المحرك ليس أمرًا اختياريًا - فالوحدة الكبيرة أو الأصغر حجمًا تقلل من عمر المحرك، وتزيد من تيار التشغيل، وتزيد من خطر فشل المكثف المبكر.

ما الذي يحدد أحجام المكثفات في الممارسة العملية

عندما يتحدث الفنيون عن "أحجام المكثفات"، فإنهم عادة ما يشيرون إلى فكرتين منفصلتين ولكن متصلتين في وقت واحد: الحجم الكهربائي (السعة والجهد) والحجم المادي (قطر العلبة والارتفاع الذي يجب أن يتناسب داخل صندوق طرفية المحرك، أو غلاف الضاغط، أو حاوية المروحة). كلاهما يهم على قدم المساواة. المكثف ذو قيمة الميكروفاراد الصحيحة ولكن أبعاد الحالة الخاطئة ببساطة لن يتناسب مع المساحة المتاحة، في حين أن المكثف الذي يتناسب فعليًا ولكنه يحمل السعة الخاطئة لن يقوم بتشغيل المحرك بشكل صحيح.

يتم التعبير عن السعة لتشغيل المحرك دائمًا تقريبًا بالميكروفاراد، مكتوبة بـ uF أو مفد، وتقع القيم النموذجية للمعدات السكنية والتجارية الخفيفة بين 1.5 فائق التوهج و 100 فائق التوهج . يمكن أن تتطلب الضواغط والمضخات والمنافيخ الصناعية الأكبر حجمًا مكثفات مزدوجة التشغيل تجمع بين قيمتين في علبة واحدة، مثل 35/5 فائق التوهج أو 45/7.5 فائق التوهج، حيث يخدم العدد الأكبر الضاغط والرقم الأصغر يخدم محرك مروحة المكثف.

تصنيف الجهد هو النصف الثاني من معادلة التحجيم. التصنيفات الشائعة لمكثفات تشغيل المحرك هي 250VAC، 370VAC، و440VAC. يمكن لمكثف 370 فولت أو 440 فولت أن يحل محل موضع 250 فولت بشكل عام لأن تصنيف الجهد العالي يعطي هامش أمان إضافي، لكن الاستبدال العكسي غير مقبول وسيؤدي إلى انهيار العزل الكهربائي في ظل تقلب جهد الخط الطبيعي.

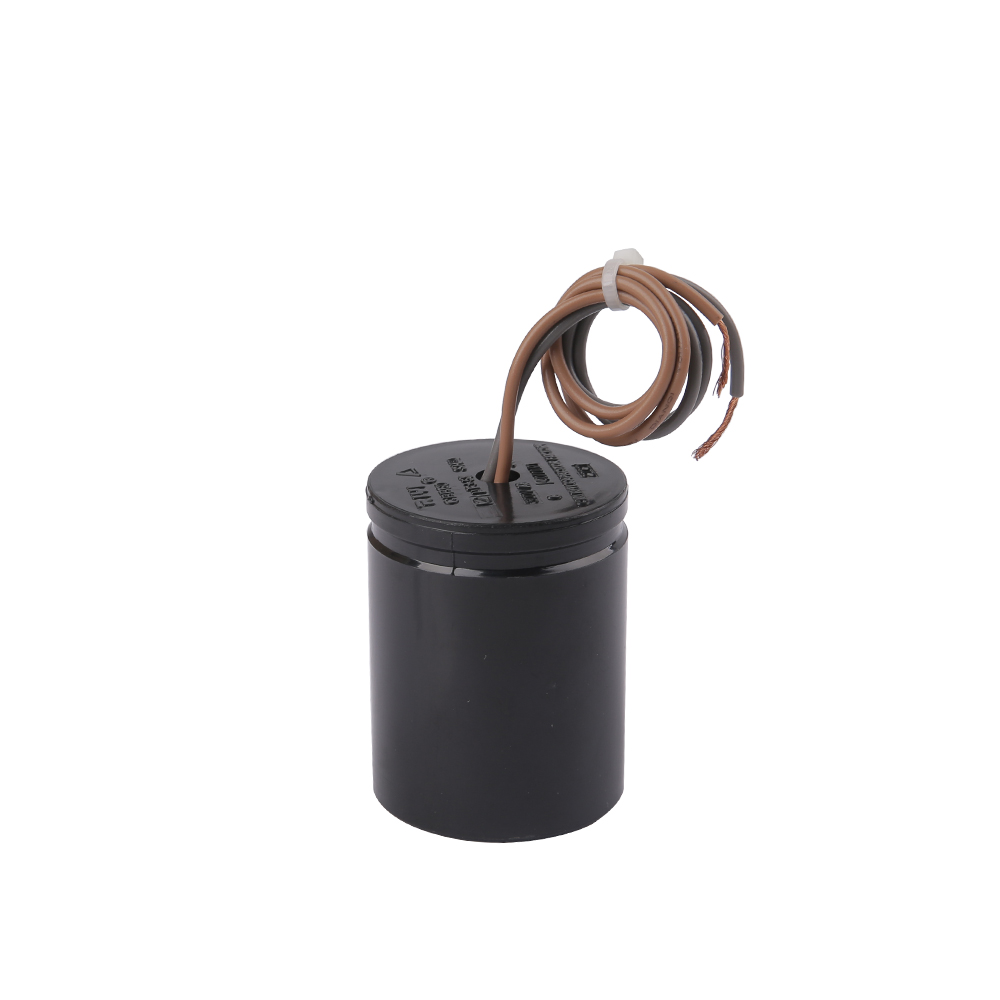

مكثف مصرف البحرين المركزي60 البناء ولماذا يقاس حجمه بالسعة

تشير تسمية CBB60 إلى عائلة من مكثفات غشاء البولي بروبيلين الممعدنة الموضوعة في علبة ألومنيوم مستديرة أو علبة ألومنيوم مغلفة بالبلاستيك، وعادةً ما يتم تشطيبها باللون الأسود أو الرمادي مع فيلم عازل ذاتي الإصلاح. يعد أسلوب البناء هذا هو الاختيار السائد في جميع أنحاء العالم لتطبيقات تشغيل محركات التيار المتردد بما في ذلك مكيفات الهواء والغسالات ومضخات المياه ومراوح العادم ومراوح السقف، ويرجع ذلك إلى حد كبير إلى أن طبقة البولي بروبيلين توفر فقدًا منخفضًا للعزل الكهربائي، وسلوكًا جيدًا للشفاء الذاتي بعد ارتفاع الجهد الطفيف، وسعة مستقرة عبر نطاق واسع من درجات الحرارة.

داخل أ مكثف مصرف البحرين المركزي60 يتم إنشاء السعة عن طريق لف طبقات رقيقة من فيلم البولي بروبيلين المعدني في لفة ضيقة. زيادة قيمة الميكروفاراد تعني إضافة المزيد من مساحة الفيلم، وهو ما يعني فعليًا إما لفة أوسع (علبة ذات قطر أكبر) أو لفة أطول (علبة أطول)، أو كليهما. هذا هو السبب الهندسي المباشر الذي يجعل أحجام المكثفات تتزايد بشكل مطرد مع ارتفاع السعة داخل عائلة CBB60 - يمكن وضع وحدة 1.5 فائق التوهج في علبة صغيرة يصل قطرها إلى 25 مم وطولها 45 مم، بينما تتطلب وحدة 100 فائق التوهج في نفس العائلة عادةً علبة يبلغ قطرها حوالي 50 مم و100 مم أو أكثر في الارتفاع.

خيارات شكل الحالة

يتم تصنيع مكثفات CBB60 في كلا الشكلين الدائري (الأسطواني) والبيضاوي. تم تطوير الجسم البيضاوي خصيصًا ليناسب المساحات الضيقة داخل صناديق أطراف الضاغط وألواح وحدات التكثيف الموجودة على السطح حيث لا يمكن لعلبة مستديرة بنفس السعة أن تزيل الصفائح المعدنية المحيطة. تحمل الوحدات البيضاوية نفس التصنيف الكهربائي مثل نظيراتها المستديرة عند سعة وجهد معينين، ولكن يتم قياس بصمتها بشكل مختلف - العرض بالسمك بالارتفاع، بدلاً من القطر بالارتفاع.

أحجام مكثفات CBB60 الشائعة حسب السعة والجهد

يسرد الجدول أدناه أبعاد CBB60 ذات العلبة المستديرة النموذجية عند 450VAC، وهو تصنيف الجهد الأكثر تخزينًا على نطاق واسع لمكثفات تشغيل المحرك ذات النمط الدائري التي تباع في تطبيقات المروحة والمضخة والضاغط الصغير. تختلف الأبعاد الفعلية قليلاً بين الشركات المصنعة ببضعة ملليمترات، لذلك يجب دائمًا التحقق من خلوص التثبيت الفعلي مقابل ورقة بيانات المورد المحدد قبل الطلب بالحجم.

أبعاد مكثف CBB60 المستديرة النموذجية، تصنيف 450VAC، استنادًا إلى بيانات كتالوج الصناعة الشائعة
السعة (uF) القطر (مم) الارتفاع (مم) الاستخدام النموذجي
2.5 25 45 مروحة سقف، مروحة طاولة
6 30 50 مروحة عادم، مضخة مياه صغيرة
15 35 65 موتور الغسالة
25 40 70 مروحة مكثف مكيف سبليت
50 45 85 مضخة بئر ماء، ضاغط صغير
100 50 105 منفاخ صناعي، محرك مضخة كبير

قراءة تسمية مكثف بشكل صحيح

يقوم كل مكثف تشغيل محرك تم تصنيعه بشكل صحيح بطباعة أربع قطع من المعلومات مباشرة على العلبة: السعة بوحدة uF، ومعدل الجهد الكهربي بـ VAC، ونطاق درجة حرارة التشغيل، وعلامة السلامة/الوكالة. في وحدة CBB60، يقرأ الملصق عادةً شيئًا قريبًا من "35uF 450VAC 50/60 هرتز" متبوعًا برمز درجة الحرارة مثل -25C إلى 70C أو -40C إلى 85C. قراءة هذا بشكل صحيح قبل الشراء تمنع الخطأين الميدانيين الأكثر شيوعًا: شراء السعة الخاطئة للمحرك المتصل، وشراء معدل جهد منخفض جدًا بالنسبة للإمداد.

رموز التسامح

تحمل معظم مكثفات CBB60 نسبة تسامح زائد أو ناقص 5 بالمائة، مميزة بالحرف J، على الرغم من أن بعض الخطوط الاقتصادية تستخدم زائد أو ناقص 10 بالمائة، مميزة K. يعتبر المكثف الذي انحرف أكثر من 10 بالمائة أقل من تصنيفه المطبوع عمومًا فاشلاً ويجب استبداله بدلاً من إعادة استخدامه، نظرًا لأن السعة الفعالة الأصغر حجمًا تجعل المحرك المتصل يسحب تيار تشغيل أعلى ويعمل بشكل أكثر سخونة بشكل قابل للقياس.

كيفية اختيار حجم المكثف المناسب للمحرك

يبدأ تحديد حجم المكثف بلوحة اسم المحرك، وليس بالمكثف القديم، لأن المكثف الذي تم تركيبه مسبقًا ربما كان بديلاً خاطئًا بالفعل. يجب أن تكون قيمة الميكروفاراد للوحة الاسم، في حالة وجودها، مطابقة ضمن التسامح المعلن. عندما لا تدرج لوحة الاسم قيمة المكثف، كما هو شائع في المحركات العامة للمروحة والمضخة، فإن الحجم يتبع قوة المحرك والجهد باستخدام نطاقات مرجعية قياسية تم إنشاؤها من عقود من البيانات الميدانية.

  1. تأكد من جهد الإمداد وقوة المحرك من لوحة الاسم.
  2. قم بمطابقة السعة باستخدام مخطط القدرة الحصانية إلى الميكروفاراد الخاص بالشركة المصنعة، أو القيمة المطبوعة على الوحدة الفاشلة إذا كانت مطابقة للمواصفات الأصلية للمحرك.
  3. حدد معدل جهد مساوٍ للأصل أو أعلى منه، ولا يقل أبدًا.
  4. تحقق من الخلوص المادي في الصندوق الطرفي أو حامل التثبيت قبل الانتهاء من حجم العلبة.
  5. تحقق من أن نوع المحطة الطرفية — ألسنة الأشياء بأسمائها الحقيقية سريعة التوصيل مقابل المحطات اللولبية — يتطابق مع مجموعة الأسلاك الموجودة.

إن المبدأ التوجيهي الميداني المستخدم على نطاق واسع للمحركات أحادية الطور هو تقريبًا 1 ميكروفاراد لكل 25 إلى 35 واط من خرج المحرك عند مصدر 230 فولت، على الرغم من أن هذا الرقم يتغير مع تصميم المحرك ويجب معاملته دائمًا كتقدير مبدئي وليس كبديل للقيمة المعلنة من قبل الشركة المصنعة.

أحجام المكثفات ذات التشغيل المزدوج لمجموعات الضاغط والمروحة

تستخدم وحدات تكييف الهواء المركزية ووحدات تكثيف المضخات الحرارية في كثير من الأحيان مكثفًا واحدًا مزدوج التشغيل لخدمة كل من الضاغط ومحرك المروحة الخارجية من علبة واحدة. تحتوي هذه الوحدات على ثلاثة أطراف تحمل علامة C (شائعة)، وHERM (ضاغط/محكم)، وFAN، ويتم تمييزها بقيمتين للسعة، على سبيل المثال 40/5 uF أو 55/7.5 uF. يتوافق الرقم الأكبر دائمًا مع دائرة الضاغط والشكل الأصغر يتوافق مع دائرة المروحة؛ إن عكس التوصيلات لا يؤدي إلى إتلاف المكثف ولكنه سيمنع أي محرك من البدء بشكل صحيح.

اقتران حجم مكثف مشترك مزدوج التشغيل لوحدات التكثيف السكنية، 370/440VAC مزدوج التصنيف
الضاغط (uF) مروحة (يو فا) تقريبا. قطر العلبة (مم) تقريبا. ارتفاع العلبة (مم)
25 3 45 75
35 5 50 85
45 7.5 50 95
55 7.5 55 100

أنماط التركيب والتكوينات الطرفية

بالإضافة إلى قطر العلبة وارتفاعها، يتضمن اختيار حجم المكثف أيضًا توافق الأجهزة المتصاعدة. يتم شحن مكثفات CBB60 مع العديد من أنماط التثبيت، ويعد أسلوب التثبيت غير المتطابق مع الشريحة المتوفرة أحد الأسباب الأكثر شيوعًا لشكاوى العودة الميدانية حتى عندما يكون التصنيف الكهربائي صحيحًا.

  • جبل مسمار: يتم تركيب مسمار ملولب على القاعدة، عادة 8 مم أو 10 مم، في حامل معدني ويتم تثبيته بصامولة - وهو شائع في وحدات التكثيف الموجودة على السطح وفي الهواء الطلق المعرضة للاهتزاز.
  • جبل الحزام: يتم تثبيت شريط معدني حول جسم العلبة - وهو أمر شائع في المحركات الصغيرة للمروحة والمضخة ذات المساحة الداخلية المحدودة.
  • الرصاص الطائر أو محطة الأشياء بأسمائها الحقيقية: عروات توصيل سريعة في الجزء العلوي من العلبة لتوصيلات الأسلاك بالضغط المباشر، وهي قياسية في معظم وحدات CBB60 المدمجة.
  • محطة المسمار: توجد في الوحدات الصناعية ذات السعة العالية حيث يكون مقياس السلك أكبر ولا تكون علامة التبويب المضغوطة كافية للتيار المعني.

درجة الحرارة والتيار المموج وعمر الخدمة

يرتبط حجم المكثف والعمر المقدر من خلال الحرارة. يولد كل ميكروفاراد من الفيلم كمية صغيرة من الفقد الداخلي تحت تيار مموج متناوب، ويجب تبديد هذا الفقد من خلال سطح العلبة. يعمل المكثف ذو الحجم الصغير لتطبيقه بكثافة تيار تموج نسبية أعلى ويعمر بشكل أسرع، في حين أن الوحدة ذات الحجم الصحيح تنشر نفس الحمل الحراري عبر مساحة أكبر من سطح الفيلم وتستمر لفترة أطول في ظل ظروف تشغيل مماثلة.

عادةً ما تُصنف بيانات اختبار الشركة المصنعة مكثفات CBB60 لـ 2000 إلى 3000 ساعة من التشغيل المستمر عند أقصى درجة حرارة مقدرة، مع عمر خدمة حقيقي يمتد إلى 8 إلى 15 عامًا في دورات العمل السكنية النموذجية حيث لا يتم تنشيط المكثف بشكل مستمر عند تيار مموج كامل. درجة الحرارة المحيطة لها تأثير كبير: لكل ارتفاع بمقدار 10 درجات مئوية فوق الحد الأقصى المقدر، من المتوقع عمومًا أن ينخفض ​​العمر المتوقع للمكثف بمقدار النصف تقريبًا، وهذا هو السبب في أن مكثفات وحدات التكثيف الخارجية المركبة في الشمس المباشرة تميل إلى الفشل مبكرًا عن الوحدات الداخلية ذات الحجم والتصنيف المماثلين.

علامات تم اختيار حجم المكثف بشكل غير صحيح

نادرًا ما يتعطل المكثف ذو الحجم الخاطئ لمحركه بصمت. تظهر الأعراض الموضحة أدناه عادةً خلال أيام إلى بضعة أسابيع من تثبيت بديل غير صحيح.

ترتبط الأعراض الميدانية الشائعة بحجم مكثف غير صحيح
أعراض خطأ محتمل في الحجم
طنين المحرك ولكن لا يبدأ السعة منخفضة جدًا بالنسبة للمحرك
المحرك يعمل بشكل ساخن، وسحب أمبير أعلى السعة عالية جدًا بالنسبة للمحرك
يمكن أن يحدث انتفاخات أو فتحات في غضون أسابيع تصنيف الجهد منخفض جدًا للإمداد
إزعاج متكرر ينطلق في البداية تقسيم خاطئ للتشغيل المزدوج بين قيم الضاغط والمروحة

الأسئلة المتداولة

هل يمكنني استخدام مكثف CBB60 بتصنيف ميكروفاراد أعلى قليلًا من الأصلي؟

تعتبر الزيادة البسيطة، عمومًا ضمن نطاق التسامح الزائد أو الناقص بنسبة 5 إلى 10 بالمائة المدمج بالفعل في معظم الوحدات، أمرًا مقبولاً. يؤدي تجاوز هذا النطاق بشكل هادف إلى زيادة تيار التشغيل وحرارة المحرك، ولا يوصى به على الرغم من أن المحرك قد يستمر في التشغيل.

هل الحالة المادية الأكبر دائمًا ذات قيمة ميكروفاراد أعلى؟

بشكل عام، نعم ضمن خط إنتاج الشركة المصنعة نفسها وتصنيف الجهد الكهربي، نظرًا لأن هناك حاجة إلى المزيد من الأفلام للحصول على سعة أكبر. ومع ذلك، يتغير حجم العلبة أيضًا مع معدل الجهد الكهربي ومع كثافة الملف الداخلية لمختلف الشركات المصنعة، لذلك يمكن لمكثفين لهما نفس قيمة الميكروفاراد من موردين مختلفين أن يكون لهما أبعاد مختلفة بشكل ملحوظ.

ماذا يحدث إذا كانت العلبة كبيرة جدًا بحيث لا تتناسب مع شريحة التثبيت الأصلية؟

عادةً ما يكون مكثف CBB60 ذو الحالة البيضاوية بنفس التصنيف الكهربائي متاحًا كبديل مباشر عندما لا تكون الدائرة مناسبة جسديًا، كما أن تركيب المكثف عن بعد باستخدام خيوط ممتدة خارج الحامل الأصلي يعد أيضًا ممارسة ميدانية مقبولة بشرط أن تكون الخيوط معزولة ومؤمنة بشكل صحيح.

هل يجب تفريغ مكثفات CBB60 قبل التعامل معها؟

نعم. يمكن لمكثف التشغيل أن يحتفظ بالشحنة المخزنة بعد إيقاف تشغيل دائرة المحرك، ويجب تفريغها عبر أطرافه باستخدام أداة مقاومة معزولة قبل فصله أو إزالته من الحامل.

لماذا يختلف وزن مكثفين لهما نفس تصنيف uF في بعض الأحيان؟

عادة ما تأتي اختلافات الوزن من مادة العلبة - الألومنيوم مقابل غلاف أخف مملوء بالراتنج - ومن كثافة لف الفيلم. الوزن وحده ليس مؤشرًا موثوقًا للأداء الكهربائي ولا ينبغي استخدامه للحكم على جودة المكثف.

لماذا أصبح فيلم البولي بروبيلين هو المعيار لمكثفات CBB60

قبل أن يصبح فيلم البولي بروبيلين متاحًا على نطاق واسع وبتكلفة منخفضة، كان يتم تشغيل المحرك في كثير من الأحيان بواسطة مكثفات ورقية عازلة أو مملوءة بالزيت. تحمل هذه التصميمات عيوبًا حقيقية: فقد امتصت العوازل الورقية الرطوبة بمرور الوقت، مما أدى إلى زيادة تيار التسرب وتسبب في النهاية في الهروب الحراري داخل العلبة، في حين كانت الوحدات المملوءة بالنفط أثقل، وأكثر تكلفة في التصنيع على نطاق واسع، وتشكل خطر تسرب إذا تدهور الختم. قام فيلم البولي بروبيلين المعدني بحل معظم هذه المشكلات في وقت واحد من خلال تقديم عازل كهربائي مقاوم بشكل طبيعي لامتصاص الرطوبة، ومستقر ميكانيكيًا عبر تأرجح واسع في درجات الحرارة، وشفاء ذاتي بعد انهيار عازل موضعي.

يستحق سلوك الإصلاح الذاتي اهتمامًا خاصًا لأنه يؤثر بشكل مباشر على المدة التي يظل فيها حجم مكثف معين ضمن نطاق التسامح المقدر له. عندما تتعرض نقطة ضعف مجهرية في الفيلم لارتفاع لحظي في الجهد، فإن الطبقة الرقيقة للغاية من المعدن المتبخر المحيطة بتلك النقطة تحترق في حدث صغير ومحتوى، مما يؤدي إلى عزل الخطأ دون تقليل السعة الإجمالية للملف بشكل ملموس. لا يمتلك المكثف المبني على ورق أو عازل زيت قياسي هذه الخاصية، لذلك كان من المرجح أن يتصاعد الخلل في مكثف من الطراز القديم إلى ماس كهربائي كامل بدلاً من حدث موضعي بسيط. يعد هذا أحد الأسباب الأساسية وراء إزاحة بناء نمط CBB60 عن الأنواع العازلة القديمة عبر كل التطبيقات التي تعمل بمحرك تقريبًا منذ التسعينيات فصاعدًا.

سماكة المعدنة وعلاقتها بحجم المكثف

يعد سمك الطبقة المعدنية المودعة على فيلم البولي بروبيلين متغيرًا يقوم المصنعون بضبطه عمدًا. تعمل طبقة المعدن الأرق على تحسين سلوك الشفاء الذاتي لأن هناك حاجة إلى طاقة أقل لتبخير نقطة الصدع، ولكنها ترفع أيضًا المقاومة التسلسلية المكافئة للملف، والتي بدورها ترفع التسخين الداخلي تحت تيار مموج. تعمل طبقة المعدن السميكة على تقليل المقاومة والتسخين ولكنها تجعل عملية الشفاء الذاتي أقل احتواءًا. يوازن مصنعو CBB60 ذوو السمعة الطيبة هذه المقايضة مع تصنيف الجهد والسعة المستهدف لكل حجم حالة محدد، وهو جزء من سبب عدم إمكانية التعامل مع حجم المكثف كحساب هندسي بحت - فمواصفات الغشاء الداخلي لوحدة 370 فولت ليست مجرد نسخة مصغرة من وحدة 450 فولت بنفس السعة.

CBB60 مقارنة بعائلات مكثفات الأفلام ذات الصلة

يغطي تصنيف مصرف البحرين المركزي عائلة واسعة من مكثفات البولي بروبيلين المعدنية، ويواجه المشترون الذين يستوردون مكونات لتطبيقات المحركات أحيانًا عائلات أجزاء متجاورة تبدو متشابهة ولكنها مصممة لأداء مهام مختلفة. إن فهم هذه الفروق يمنع عدم تطابق الحجم أو التطبيق في سلسلة التوريد.

مقارنة المكثفات السينمائية الشائعة من عائلة CBB المستخدمة في دوائر المحركات والأجهزة
اكتب حالة نموذجية الواجب الأساسي نطاق السعة المشتركة
CBB60 علبة ألومنيوم مستديرة أو بيضاوية تشغيل المحرك المستمر 1.5 إلى 100 فائق التوهج
مصرف البحرين المركزي61 كتلة راتينج مستطيلة مسطحة سرعة مروحة السقف وواجب التشغيل 1 إلى 20 ميكروفاراد
مصرف البحرين المركزي65 علبة مستديرة شديدة التحمل تشغيل ضاغط تكييف الهواء 15 إلى 60 ميكروفاراد
مصرف البحرين المركزي20 صندوق شعاعي صغير تصفية الصوت والإلكترونية، وليس تشغيل/تشغيل المحرك 0.001 إلى 10 فائق التوهج

من بين هذه العائلتين، CBB60 وCBB65 هما العائلتان الأكثر استبدالًا لبعضهما البعض في هذا المجال لأن كلاهما عبارة عن مكثفات دائرية تعمل بالتشغيل المستمر. CBB65 هو بشكل عام التعيين الثقيل المخصص لدوائر الضاغط التي ترى تيارًا مموجًا أعلى، وغالبًا ما يكون حجم العلبة عند سعة معينة أكبر بشكل هامشي من CBB60 المكافئ لاستيعاب الهامش الحراري الإضافي.

إرشادات التثبيت خطوة بخطوة للمكثفات ذات الحجم الصحيح

حتى المكثف ذي الحجم الصحيح يمكن أن يصبح غير فعال أو خطيرًا بسبب ممارسات التثبيت السيئة. يعكس التسلسل أدناه الممارسة الميدانية القياسية المستخدمة في أعمال التدفئة والتهوية وتكييف الهواء والمضخة وخدمة المحركات العامة.

  1. افصل الطاقة عن القاطع أو مفتاح الفصل وتحقق من صفر جهد بمقياس قبل لمس أي أسلاك.
  2. قم بتفريغ المكثف الموجود عبر أطرافه باستخدام أداة تفريغ معزولة، حتى إذا كان يشتبه في أن الوحدة قد ماتت بالفعل، حيث أن المكثف الفاشل جزئيًا لا يزال يحمل شحنة خطيرة.
  3. قم بتصوير الأسلاك الموجودة أو تسميتها قبل فصلها، لا سيما في المكثفات ذات التشغيل المزدوج حيث يجب إعادة توصيل أطراف C وHERM وFAN بالطرف الجديد الصحيح.
  4. قم بإزالة المكثف القديم من حامل التثبيت أو الحزام الخاص به وتأكد من أن السعة البديلة تتوافق مع معدل الجهد الكهربي وتخطيط الطرف قبل إدخاله.
  5. قم بتثبيت المكثف الجديد في حامله بحيث لا يؤدي الاهتزاز أثناء تشغيل المحرك إلى فك التوصيلات الطرفية بمرور الوقت.
  6. أعد توصيل الأسلاك تمامًا كما هو موضح، واستعد الطاقة، ولاحظ سلوك بدء تشغيل المحرك وتشغيله لمدة دورة تشغيل كاملة واحدة على الأقل قبل إغلاق العلبة.

اعتبارات التوجيه والتخليص

يتفاعل حجم المكثف مع اتجاه التثبيت بطرق يسهل التغاضي عنها. يجب عمومًا تثبيت المكثفات الدائرية المثبتة رأسيًا بحيث تكون فتحة التهوية أو ميزة تخفيف الضغط في الجزء العلوي من العلبة متجهة للأعلى ودون عائق، نظرًا لأن هذه الميزة مصممة لتحرير الضغط الداخلي بأمان في حالة تعطل الوحدة، كما أن حظرها بالأسلاك أو لوحة التغليف يبطل وظيفة السلامة هذه. تحتاج الوحدات المثبتة أفقيًا إلى خلوص شعاعي كافٍ حول منطقة التهوية للسماح بنفس مسار التحرير الآمن، والذي يصبح قيدًا أكثر إحكامًا مع زيادة قطر العلبة مع زيادة السعة.

اختبار المكثف مقابل حجمه المقدر قبل إعادة استخدامه

يقوم الفنيون الميدانيون بشكل روتيني باختبار مكثف مشتبه به قبل إدانته، نظرًا لأن المكثف الذي يبدو أنه بحجم أو تصنيف خاطئ على الملصق ليس دائمًا معيبًا في الواقع، وعلى العكس من ذلك، يمكن أن يكون المكثف الذي يبدو سليمًا فيزيائيًا قد انجرف جيدًا خارج نطاق التسامح المقدر. يعد المقياس الرقمي المتعدد مع نطاق سعة مخصص، أو جهاز اختبار المكثفات المصمم لهذا الغرض، هو الأداة القياسية لهذا الفحص.

تفسير قراءة عداد السعة مقابل التصنيف المطبوع
القيمة المقاسة مقابل uF المقدر التفسير
ضمن زائد أو ناقص 5 إلى 10 في المئة المكثف ضمن التسامح الطبيعي ويمكن أن يبقى في الخدمة
10 إلى 20 بالمائة أقل من التصنيف التدهور المبكر مراقبة عن كثب أو التخطيط لاستبدال
أكثر من 20 بالمئة أقل من التصنيف استبدل المحرك على الفور، حيث يكون المحرك عرضة لخطر التشغيل الصعب أو ارتفاع درجة الحرارة
القراءة صفر أو مفتوحة فشل الملف الداخلي في الفتح، ويجب استبدال المكثف

تعتبر قراءة العداد أعلى بشكل ملحوظ من القيمة المقدرة، وليس أقل منها، أقل شيوعًا ولكنها يمكن أن تشير إلى قصر داخلي عبر جزء من الملف، والذي يتصرف كهربائيًا كسعة مضافة حتى نقطة الفشل الكامل. وينبغي التعامل مع أي قراءة تنحرف بشكل ملموس في أي من الاتجاهين كأساس للاستبدال بدلاً من استمرار الخدمة.

العوامل البيئية التي تؤثر على اختيارات حجم المكثف

إن تحديد حجم المكثف لا يعد تمرينًا كهربائيًا بحتًا بمجرد أخذ بيئة التثبيت في الاعتبار. فوحدات التكثيف الخارجية، ومعدات السطح، والتركيبات البحرية أو الساحلية جميعها تفرض متطلبات إضافية على الحالة المادية تتجاوز التصنيف الكهربائي الأساسي.

مواقع درجة الحرارة المحيطة العالية

في المناطق التي تتجاوز فيها درجات الحرارة المحيطة الخارجية 40 درجة مئوية بانتظام، يعد تحديد فئة حجم فيزيائي واحدة للمكثف أكبر من الحد الأدنى الكهربائي الصارم ممارسة هندسية شائعة، نظرًا لأن مساحة سطح الغشاء الأكبر تقلل من ارتفاع درجة حرارة التشغيل مقارنة بوحدة ذات حجم محكم وتطيل بشكل مباشر عمر الخدمة المتوقع تحت الحمل الحراري المستمر.

البيئات الرطبة والساحلية

يعمل الهواء المحمل بالملح على تسريع تآكل علبة الألومنيوم والأجهزة الطرفية، الأمر الذي يمكن أن يضر بسلامة الختم الذي يحمي لف الفيلم الداخلي من دخول الرطوبة. عادةً ما تستخدم المكثفات المخصصة للخدمة الساحلية أو البحرية علبة مغلفة بالراتنج أو مغلفة بالبلاستيك بالكامل بدلاً من الألومنيوم العاري، ويضيف هذا الطلاء كمية صغيرة إلى أبعاد العلبة الإجمالية التي يجب أخذها في الاعتبار عند تأكيد خلوص التركيب.

المنشآت الثقيلة الاهتزاز

تستفيد المحركات المثبتة على منصات اهتزازية، بما في ذلك بعض تركيبات المضخات الزراعية والمراوح الصناعية، من المكثفات المثبتة على مسمار والمثبتة بحلقة قفل بدلاً من الوحدات المثبتة على الحزام، نظرًا لأن الاهتزاز المستمر يمكن أن يؤدي إلى فك مشبك الحزام تدريجيًا والسماح لجسم المكثف بالتحرك عكس أطرافه الطرفية، مما يؤدي في النهاية إلى إجهاد سلك الرصاص عند نقطة خروجه من العلبة.

التخزين ومدة الصلاحية واعتبارات الشراء بالجملة

يجب على المشترين الذين يقومون بشراء مكثفات CBB60 من حيث الحجم لتصنيع المعدات أو التوزيع بالجملة أن يأخذوا في الاعتبار ظروف التخزين كجزء من الحجم الإجمالي وعملية تخطيط المخزون. على عكس المكثفات الإلكتروليتية، لا تتطلب وحدات أفلام البولي بروبيلين المعدنية إصلاحًا دوريًا ولها عمر تخزين طويل ومستقر عند تخزينها بشكل صحيح، ولكن ممارسات التخزين السيئة يمكن أن تؤدي إلى انخفاض الأداء قبل أن يصل المكثف إلى التثبيت.

  • قم بتخزينه في بيئة جافة ذات رطوبة نسبية أقل من 75 بالمائة تقريبًا لمنع انتقال الرطوبة عند موانع التسرب الطرفية.
  • احتفظ بالمخزون بعيدًا عن أشعة الشمس المباشرة وبعيدًا عن مصادر الحرارة مثل المشعاعات أو جدران المستودعات الخارجية المعرضة لأشعة الشمس الكاملة.
  • قم بتنظيم المخزون حسب السعة وحجم العلبة معًا، حيث إن وجود صندوقين من المكثفات المتشابهة بصريًا بتصنيفات ميكروفاراد مختلفة يعدان مصدرًا شائعًا لأخطاء الانتقاء في خط إنتاج مزدحم.
  • قم بتدوير المخزون الأقدم أولاً، خاصة بالنسبة للوحدات ذات السعة العالية حيث تكون كثافة لف الفيلم أكبر وأي دخول بطيء للرطوبة له مساحة سطحية أكبر نسبيًا للعمل عليها.

بالنسبة لقرارات الشراء بالجملة، يقوم المشترون في كثير من الأحيان بتوحيد المعايير على عدد أقل من أحجام الحالات التي تغطي مجموعات السعة والجهد الأكثر شيوعًا المستخدمة عبر خط الإنتاج، بدلاً من تخزين كل قيمة وسيطة. يتاجر هذا النهج بكمية صغيرة من المواصفات الزائدة على المحركات ذات الطلب المنخفض من أجل إدارة مبسطة للمخزون بشكل مفيد، وعدد أقل من وحدات حفظ المخزون، وتسعير أقوى لكل وحدة من الشركة المصنعة بكميات طلب أعلى.

مرجع المصطلحات الرئيسية

مسرد للمصطلحات الشائعة الاستخدام عند تحديد أحجام المكثفات
مصطلح معنى
MFD اختصار أقدم لـ microfarad، لا يزال مطبوعًا على العديد من ملصقات المكثفات بجانب أو بدلاً من uF
VAC فولت من التيار المتردد، وهو معدل الجهد الذي تم تصميم المكثف لتحمله بشكل مستمر
تموج الحالي التيار المتردد الذي يتدفق عبر المكثف أثناء التشغيل العادي للمحرك، هو المصدر الأساسي للتدفئة الداخلية
عازل طبقة الفيلم العازلة، مادة البولي بروبيلين في CBB60، التي تفصل الطبقات الموصلة المعدنية
الشفاء الذاتي خاصية الفيلم المعدني الذي يعزل خطأ عازل موضعي دون حدوث ماس كهربائي كامل
تنفيس تخفيف الضغط جزء محفور أو منقوش من أعلى العلبة مصمم ليتم فتحه بأمان في حالة تراكم الضغط الداخلي أثناء الفشل
مكثف ثنائي التشغيل علبة واحدة تحتوي على قيمتين منفصلتين للسعة تشتركان في طرف مشترك، عادةً للضاغط والمروحة
