مكثف CBB60 لمضخة المياه: دليل الاختيار والاستبدال

نعم – أ مكثف CBB60 لا يتوافق فقط مع مضخات المياه؛ تم تصميمه خصيصًا لهم. يعد مكثف التشغيل هذا الاختيار القياسي لمحركات ضخ المياه ذات التيار المتردد أحادية الطور الموجودة في أنظمة الآبار السكنية ومضخات حمامات السباحة ومعدات الري والمضخات النفاثة. بدون CBB60 فعال، لا يمكن لمعظم هذه المحركات توليد تحول الطور اللازم لبدء أو الحفاظ على الدوران الفعال. إذا كانت المضخة الخاصة بك تطن ولكن لا تبدأ، أو تعمل بشكل ساخن، أو تنطلق القواطع، أو ببساطة تموت عند وصولها، فإن مكثف التشغيل الفاشل CBB60 هو أحد المكونات الأولى التي يجب اختبارها واستبدالها.

ما هو مكثف CBB60 ولماذا يهم للمضخات

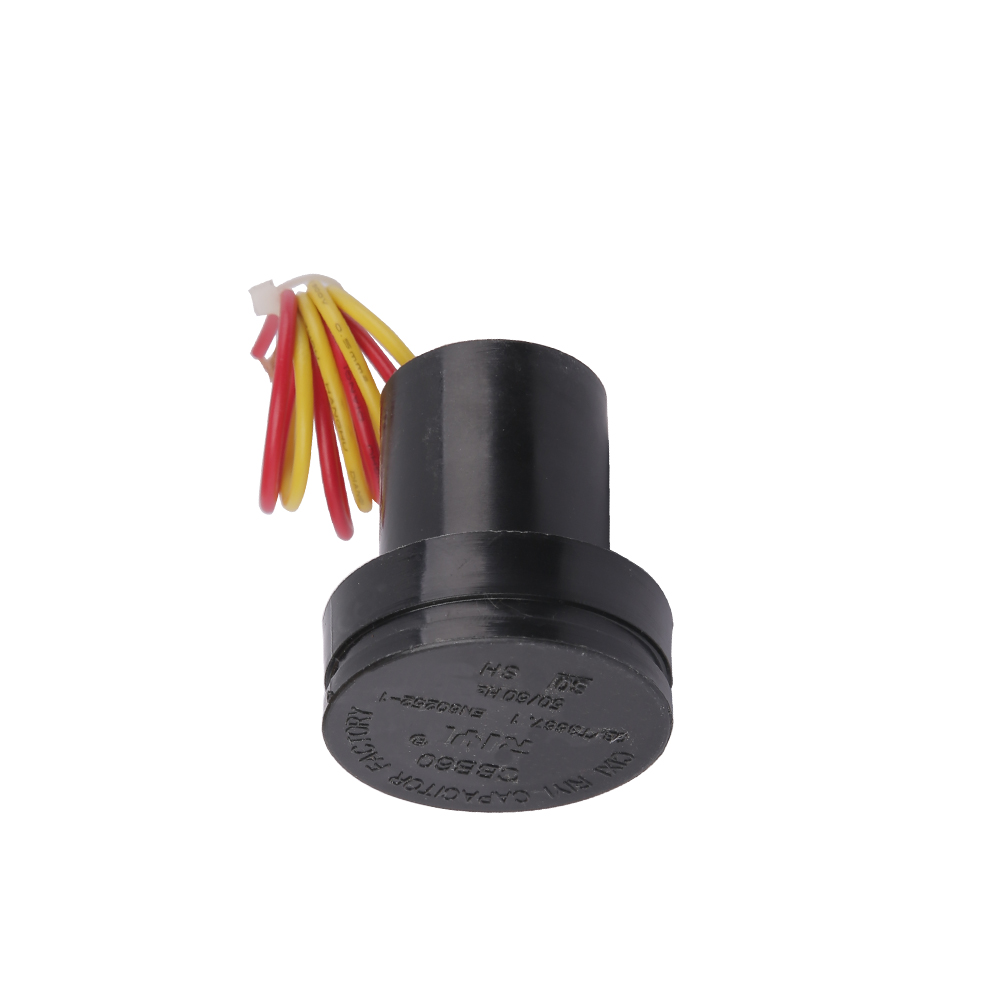

مكثف CBB60 عبارة عن مكثف بغشاء بولي بروبيلين معدني موجود في غلاف بلاستيكي أسطواني، مُصنف لتشغيل محرك التيار المتردد. تتبع التسمية "CBB60" نظام التصنيف القياسي الوطني الصيني (GB/T 3667)، حيث يشير "C" إلى المكثف، ويشير "B" الثاني إلى عازل غشاء البولي بروبيلين، ويشير "B" الثالث إلى البناء المعدني، ويشير "60" إلى معيار السلسلة لمكثفات محرك التيار المتردد.

في المحرك التحريضي أحادي الطور - وهو ما تستخدمه معظم مضخات المياه المنزلية - يكون للجزء الثابت ملف رئيسي واحد فقط. وهذا يخلق مجالًا مغناطيسيًا نابضًا، وليس مجالًا دوارًا. بدون إزاحة الطور، لا يستطيع الجزء المتحرك تحديد الاتجاه الذي سيدور فيه ويكون عزم دورانه صفرًا. يتم توصيل مكثف التشغيل CBB60 على التوالي مع الملف المساعد (البدء) ويخلق فرق الطور الكهربائي اللازم بمقدار 90 درجة بين الملفين. ينتج فرق الطور هذا مجالًا مغناطيسيًا دوارًا يتسبب في دوران الجزء المتحرك في اتجاه محدد والحفاظ على التشغيل السلس تحت الحمل.

على عكس مكثفات البدء (التي تعمل بالتحليل الكهربائي ويتم تشغيلها لفترة وجيزة فقط أثناء بدء التشغيل)، يظل CBB60 نشطًا بشكل مستمر أثناء التشغيل. وهذا يعني أنه يجب أن يتحمل الجهد المقنن الكامل والتيار المتردد المتردد لفترات طويلة - في بعض الأحيان ساعات أو أيام متواصلة - دون أن يتدهور. إن غشاء البولي بروبيلين العازل يجعل هذا ممكنًا عامل تبديد أقل، ومقاومة عزل أعلى، وثبات حراري أعلى بكثير مقارنة بالبدائل الالكتروليتية.

المواصفات الكهربائية الرئيسية التي يجب أن تتطابق معها

إن اختيار مكثف خاطئ لمحرك مضخة المياه لا يعد أمرًا غير فعال فحسب، بل يمكن أن يحرق ملفات المحرك أو يتسبب في فشل المكثف نفسه بشكل كارثي. فيما يلي المواصفات الأكثر أهمية:

قيمة السعة (μF)

هذه هي المواصفات الأكثر أهمية. تتراوح القيم الشائعة المستخدمة في تطبيقات مضخات المياه من 6 درجة فهرنهايت إلى 100 درجة فهرنهايت ، مع القيم الأكثر شيوعًا هي 8 درجة فهرنهايت، و10 درجة فهرنهايت، و12 درجة فهرنهايت، و16 درجة فهرنهايت، و20 درجة فهرنهايت، و25 درجة فهرنهايت، و30 درجة فهرنهايت، و40 درجة فهرنهايت. يتم تحديد القيمة الصحيحة من قبل الشركة المصنعة للمحرك بناءً على مقاومة اللف وعدد الأقطاب والتيار المقنن. قم دائمًا بمطابقة القيمة الأصلية تمامًا — فاستخدام مكثف أعلى أو أقل بنسبة 20% من المحدد يمكن أن يسبب ارتفاع درجة الحرارة، أو انخفاض عزم الدوران، أو سرعة التذبذب.

يكون التسامح عادةً ±5% لوحدات CBB60 عالية الجودة. تجنب أي مكثف يطالب بتفاوت ±10% أو أعلى في تطبيقات المحركات الدقيقة.

تصنيف الجهد (VAC)

تم تصنيف المكثفات القياسية CBB60 لمضخات المياه بـ 250 فولت تيار متردد أو 450 فولت تيار متردد . بالنسبة للأنظمة أحادية الطور 120 فولت، فإن تصنيف 250 فولت تيار متردد هو الحد الأدنى، ولكن يفضل 450 فولت تيار متردد للهامش. بالنسبة لأنظمة 220 فولت - 240 فولت، استخدم الوحدات المقدرة بـ 450 فولت تيار متردد فقط. لا تقم أبدًا باستبدال مكثف ذي جهد منخفض، حتى ولو بشكل مؤقت، حيث يمكن ثقب العازل الكهربائي خلال أجزاء من الثانية، مما يتسبب في حدوث ماس كهربائي.

التردد (هرتز)

يتم تصنيف معظم مكثفات CBB60 بتردد 50 هرتز أو 60 هرتز أو كليهما. تعمل مضخات أمريكا الشمالية بسرعة 60 هرتز. تعمل معظم دول أوروبا وآسيا وأفريقيا بتردد 50 هرتز. يعد استخدام مكثف 50 هرتز على نظام 60 هرتز أمرًا مقبولًا بشكل عام نظرًا لانخفاض المفاعلة قليلاً، ولكن تحقق دائمًا من ورقة البيانات.

نطاق درجة حرارة التشغيل

يتم تصنيف المكثفات القياسية CBB60 من -25 درجة مئوية إلى 70 درجة مئوية . إذا كانت مضختك تعمل في منزل مضخة ساخن، أو بالقرب من غلاية، أو في مناخ دافئ، فابحث عن وحدات ذات نطاق ممتد تصل درجة حرارتها إلى 85 درجة مئوية أو حتى 105 درجة مئوية. يعد التدهور الحراري فوق درجة الحرارة المقدرة أحد الأسباب الرئيسية لفشل المكثف المبكر.

كيفية معرفة ما إذا كان مكثف التشغيل CBB60 الخاص بك قد فشل

غالبًا ما يتطور فشل المكثف في محركات مضخات المياه بشكل تدريجي، ولكن في بعض الحالات يمكن أن يكون مفاجئًا وكاملًا. التعرف على الأعراض مبكرًا يمكن أن يمنع حدوث أضرار حركية باهظة الثمن.

العَرَض 1 - طنين المحرك ولكن لا يبدأ

هذه هي العلامة الكلاسيكية لفشل المكثف. تسمع المحرك ينشط ويصدر طنينًا منخفضًا، لكن العمود لا يدور. إذا قمت بتدوير عمود المضخة يدويًا (مع إيقاف تشغيل الطاقة أولاً)، فسوف يمسك المحرك ويعمل - مما يدل على أن اللفات سليمة ولكن عزم دوران البداية غائب. يحدث هذا بسبب الدائرة المفتوحة أو CBB60 المتدهور بشدة والتي لم تعد قادرة على إنتاج تحول الطور اللازم.

العَرَض 2 - يبدأ المحرك ببطء أو يواجه صعوبات تحت الحمل

قد يستمر المكثف الذي فقد سعة كبيرة - على سبيل المثال، انخفض من 25 درجة فهرنهايت إلى 18 درجة فهرنهايت - في السماح للمحرك بالبدء في ظل ظروف عدم التحميل ولكنه سيواجه صعوبة أو يتوقف عند تطبيق ضغط الماء. غالبًا ما يظهر هذا على أنه وقت تكثيف بطيء، أو تشغيل غير منتظم، أو انقطاع المضخة تحت الضغط.

العَرَض 3 - ارتفاع درجة حرارة المحرك

عندما تنحرف السعة عن قيمتها المقدرة، يتعطل التوازن الحالي بين اللفات الرئيسية والمساعدة. يسحب المحرك تيارًا زائدًا للتعويض، مما يؤدي إلى توليد الحرارة. يمكن للمحرك الذي يعمل بـ CBB60 الفاشل أو المتدهور أن يصل إلى درجات حرارة تتراوح بين 30 إلى 50 درجة مئوية فوق مستويات التشغيل العادية ، تسريع انهيار العزل وتآكل المحمل.

العَرَض 4 — الضرر الجسدي المرئي

فحص جسم المكثف مباشرة. تشمل علامات الفشل الشائعة ما يلي:

• غلاف بلاستيكي منتفخ أو متصدع
• علامات الحروق أو الذوبان حول المحطات
• تسرب الزيت أو البقايا من القاعدة (يشير إلى انهيار العزل الكهربائي الداخلي)
• التوصيلات الطرفية المتآكلة أو السائبة

أي من هذه الإشارات البصرية تستحق الاستبدال الفوري، بغض النظر عن القيم المقاسة.

العَرَض 5 - رحلات الكسارة عند بدء تشغيل المحرك

يُنشئ مكثف CBB60 القصير قصورًا شبه ميت عبر دائرة لف المحرك، مما يتسبب في تدفق تيار هائل يؤدي على الفور إلى تعطيل القاطع أو تفجير المصهر. إذا كانت المضخة الخاصة بك تقوم باستمرار بتعطيل حماية الدائرة في كل مرة تحاول فيها بدء التشغيل، فإن المكثف القصير يكون على رأس قائمة المذنبين.

اختبار مكثف CBB60 بمقياس متعدد

قبل إنفاق المال على بديل، تأكد من أن المكثف هو المعطل بالفعل. إليك كيفية اختباره بشكل صحيح.

السلامة أولاً - قم بتفريغ المكثف

لا تلمس أبدًا أطراف المكثف قبل التفريغ. يمكن لمكثف CBB60 المقدر بـ 450VAC أن يحمل شحنة قادرة على التسبب في صدمة شديدة. لتفريغ الشحنة بأمان: مع فصل الطاقة تمامًا، استخدم مقاومة تبلغ 10 كيلو أوم - 20 كيلو أوم (بقدرة لا تقل عن 5 وات) موصلة عبر أطراف التوصيل لمدة 5 إلى 10 ثوانٍ. بدلًا من ذلك، استخدم مفكًا معزولًا لربط أطراف التوصيل لفترة وجيزة — سترى شرارة صغيرة، وهو أمر طبيعي ويؤكد التفريغ.

استخدام وضع السعة

اضبط جهاز القياس الرقمي المتعدد الخاص بك على وضع السعة (عادةً ما يتم تمييزه برمز يشبه خطين متوازيين). افصل المكثف عن الدائرة وقم بلمس المجسات لكل طرف. يجب أن يقرأ CBB60 السليم ضمن ±5-10% من السعة المسمى. على سبيل المثال، يجب أن يقرأ مكثف 25 ميكروفاراد ما بين 22.5 ميكروفاراد و27.5 ميكروفاراد. تشير القراءة الأقل بكثير من هذا - على سبيل المثال 15 ميكروفاراد على مكثف 25 ميكروفاراد - إلى تدهور كبير. تشير قراءة الصفر أو OL (الحمل الزائد) إلى فشل الدائرة المفتوحة.

استخدام وضع المقاومة كفحص أساسي

إذا كان جهاز القياس المتعدد الخاص بك يفتقر إلى وظيفة السعة، فانتقل إلى وضع المقاومة (Ω) على نطاق عالٍ (200 كيلو أوم أو أعلى). المس المجسات إلى المحطات. سيظهر المكثف الجيد مقاومة تتصاعد من الصفر تقريبًا إلى عدة مئات من الكيلومترات أثناء شحنه من بطارية جهاز القياس - يؤكد سلوك الشحن هذا أن المكثف ليس قصيرًا أو مفتوحًا. تشير القراءة التي تظل عند الصفر (مختصرة) أو تنتقل فورًا إلى OL دون أي سلوك شحن (مفتوحة) إلى الفشل. لا تؤكد هذه الطريقة قيمة السعة، بل تؤكد الوظيفة الأساسية فقط.

عملية استبدال مكثفات مضخة المياه خطوة بخطوة

يعد استبدال مكثف التشغيل CBB60 أحد أبسط إصلاحات مضخة المياه التي يمكنك القيام بها بنفسك. تستغرق العملية برمتها عادة أقل من 30 دقيقة.

1. افصل الطاقة - قم بإيقاف تشغيل قاطع الدائرة الذي يغذي المضخة وتأكد من ذلك باستخدام جهاز اختبار الجهد. لا تعتمد على التبديل وحده.
2. تحديد موقع المكثف — في معظم مضخات المياه، يوجد مكثف CBB60 في مبيت صغير على جسم المحرك، وغالبًا ما يتم تثبيته بحزام معدني أو مشبك. قم بإزالة الغطاء لفضحه.
3. تصوير الأسلاك — قبل فصل أي شيء، التقط صورة واضحة للتوصيلات الطرفية. عادةً ما تحتوي مكثفات CBB60 للمضخات على طرفين أو ثلاثة أطراف. معظمها غير قطبية (المحطات قابلة للتبديل)، ولكن التأكيد قبل قطع الاتصال يتجنب الارتباك.
4. قم بتفريغ المكثف — كما هو موضح أعلاه، استخدم مقاومة التفريغ أو قم بتوصيل أطراف التوصيل بعناية لإزالة الشحنات المخزنة.
5. قم بإزالة المكثف القديم - افصل الأسلاك (لاحظ أو التقط صورة للسلك الذي يذهب إلى أي طرف)، ثم قم بفك حزام التثبيت، ثم قم بإزالة الوحدة القديمة.
6. قم بتثبيت CBB60 الجديد — أدخل البديل في نفس الاتجاه، وأحكم ربط حزام التثبيت، وأعد توصيل الأسلاك وفقًا لصورتك الفوتوغرافية. بالنسبة للوحدات غير القطبية ذات الطرفين، لا يهم ترتيب الأسلاك كهربائيًا.
7. اختبر المضخة — قم باستعادة الطاقة ومراقبة المضخة لبدء التشغيل السليم، وتيار التشغيل الطبيعي (قم بالقياس باستخدام مقياس المشبك إذا كان متاحًا)، وغياب الحرارة الزائدة أو الضوضاء غير العادية.

الحجم المادي واعتبارات التركيب

تأتي مكثفات CBB60 بأبعاد أسطوانية موحدة. الأقطار الشائعة هي 35 مم، 40 مم، و50 مم، بارتفاعات تتراوح من 60 مم إلى 115 مم. قيم السعة الأعلى تشغل أغلفة أكبر. عند طلب استبدال، تأكد من أن الأبعاد المادية تناسب دعامة التثبيت الموجودة في المضخة الخاصة بك. المكثف ذو التصنيفات الكهربائية الصحيحة ولكن بطول 10 ملم لن يتناسب مع الهيكل الأصلي ، لذا تحقق دائمًا من مجموعتي المواصفات.

مكثف CBB60 مقابل أنواع المكثفات الأخرى لتطبيقات المحركات

ليست كل المكثفات الحركية متشابهة. يشرح فهم الاختلافات سبب كون CBB60 هو الخيار الصحيح والوحيد المناسب لتشغيل مضخة المياه للخدمة المستمرة.

يشترك CBB65 وCBB61 في نفس بنية الفيلم مثل CBB60 لكنهما يختلفان في تصميم الغلاف والتطبيق النموذجي. يستخدم CBB65 علبة ألومنيوم لتبديد الحرارة بشكل أفضل في بيئات الضاغط؛ CBB61 مسطح ومصمم لمحركات شفرات المروحة. من الممكن كهربائيًا استبدال CBB65 بـ CBB60 إذا كانت تقييمات السعة والجهد متطابقة ، ولكن قد لا يكون عامل الشكل المادي مناسبًا. لا تقم أبدًا باستبدال مكثف بدء التشغيل CD60 كمكثف تشغيل - حيث أن العازل الكهربائي سوف يسخن ويفشل خلال دقائق من التشغيل المستمر.

العوامل التي تسبب فشل مكثف CBB60 المبكر في المضخات

إن فهم سبب فشل المكثفات قبل الأوان يساعدك على إطالة عمر الخدمة وتجنب عمليات الاستبدال المتكررة.

ارتفاع الجهد والعابرين الخط

يمكن أن تؤدي ضربات البرق، وأحداث تبديل المرافق، والارتفاعات في المجالات الكهرومغناطيسية الخلفية للمحرك إلى تعريض عازل المكثف لذروات الجهد التي تتجاوز بكثير تصنيف الحالة المستقرة. يمكن أن يتسبب مرور عابر واحد عند ضعف الجهد المقنن في حدوث انهيار جزئي للعزل الكهربائي، مما يؤدي إلى تقليل السعة بشكل دائم. في المناطق التي تعاني من عواصف متكررة أو طاقة مرافق غير مستقرة، يعد تركيب جهاز حماية من زيادة التيار مُصنف لأحمال المحرك في أعلى المضخة بمثابة إجراء وقائي عملي.

التشغيل فوق درجة الحرارة المقدرة

كل ارتفاع بمقدار 10 درجات مئوية فوق درجة حرارة التشغيل المقدرة يقلل تقريبًا من عمر الخدمة المتوقع للمكثف إلى النصف - وهو مبدأ راسخ يُعرف باسم قاعدة أرينيوس لشيخوخة المكثف. إن CBB60 القياسي الذي تم تصنيفه إلى 70 درجة مئوية والذي تم وضعه في بيت المضخة الذي يصل إلى 80 درجة مئوية في الصيف سوف يتقدم في السن بسرعة مضاعفة كما هو متوقع. بالنسبة للتركيبات في البيئات الدافئة، اختر دائمًا المكثفات التي تصل درجة حرارتها إلى 85 درجة مئوية أو أعلى.

تكرار بدء وإيقاف ركوب الدراجات

يمكن لمضخات المياه التي يتم التحكم فيها عن طريق مفاتيح الضغط في الأنظمة ذات خزانات الضغط الصغيرة أو المغمورة بالمياه أن تعمل وتتوقف عشرات المرات في الساعة. كل حدث بدء تشغيل يُخضع المكثف لتدفق عابر للتيار. على الرغم من أن المكثفات CBB60 مصممة لهذا الغرض، تدور الأنظمة أكثر من 20-30 مرة في الساعة وضع ضغط غير طبيعي على العازل. إذا كانت مضختك قصيرة الدورة، فإن إصلاح خزان الضغط (إعادة الشحن أو استبدال المثانة) يقلل من إجهاد المكثف بشكل كبير.

دخول الرطوبة والرطوبة

تستخدم مكثفات CBB60 غلافًا بلاستيكيًا محكم الغلق، ولكن مع مرور سنوات من التشغيل في حفر المضخات الرطبة أو العبوات الخارجية، يمكن أن تخترق الرطوبة نقاط الدخول الطرفية. تزيد الرطوبة داخل الغلاف من خسائر العزل الكهربائي وتعزز التآكل الكهروكيميائي للفيلم المعدني الداخلي. يجب فحص المكثفات الموجودة في البيئات الرطبة سنويًا واستبدالها بشكل استباقي كل 5 إلى 7 سنوات حتى لو بدت وظيفية.

تم تثبيت قيمة السعة الخاطئة

يؤدي تركيب مكثف بقيمة سعة أعلى من المحددة إلى زيادة التيار عبر الملف المساعد إلى ما هو أبعد من الحد التصميمي الخاص به، مما يؤدي إلى سخونة هذا الملف والمكثف نفسه. يؤدي تثبيت قيمة أقل إلى زيادة تيار الملف الرئيسي. يؤدي أي خطأ إلى تسريع فشل كل من المكثف ولفائف المحرك. استخدم دائمًا قيمة μF المحددة من قبل الشركة المصنعة للمحرك - لا تقريب أبدًا على افتراض أن المزيد هو الأفضل.

معايير الجودة والشهادات التي يجب البحث عنها عند الشراء

يشتمل سوق مكثفات CBB60 على مجموعة واسعة من مستويات الجودة. إليك ما يجب التحقق منه قبل الشراء.

• شهادة CQC - تعتبر علامة مركز شهادات الجودة الصينية هي الأساس للمكثفات المصنعة في الصين. الشركات المصنعة ذات السمعة الطيبة تدرج هذا على الملصق.
• علامة CE — مطلوبة للمنتجات المباعة في المنطقة الاقتصادية الأوروبية. يؤكد أن المكثف يتوافق مع توجيهات الاتحاد الأوروبي للسلامة والتوافق الكهرومغناطيسي (EMC).
• قائمة UL — شهادة مختبرات Underwriters للاستخدام في أسواق أمريكا الشمالية. مهم للامتثال التأمين في المنشآت السكنية.
• موافقة VDE — هيئة إصدار الشهادات الألمانية؛ شائع في المكثفات المستخدمة في المعدات الصناعية الأوروبية.
• فيلم معدني ذاتي الشفاء - ابحث بوضوح عن "الشفاء الذاتي" في وصف المنتج. تعني هذه الخاصية أن الأعطال العازلة الموضعية البسيطة تتسبب في تبخر الطبقة المعدنية عند نقطة الخلل، مما يؤدي إلى إزالة الخلل تلقائيًا بدلاً من الانتشار كدائرة قصر صلبة. هذه ميزة أمان مهمة في مكثفات تشغيل المحرك.
• غلاف مثبطات اللهب — يجب أن يكون الغلاف البلاستيكي مصنوعًا من مادة مقاومة للهب (تصنيف UL94 V-0)، مما يحد من انتشار الحريق في حالة حدوث فشل كارثي.

تجنب المكثفات من موردين غير معروفين بدون علامات اعتماد أو مواصفات غامضة أو أسعار أقل بكثير من متوسط ​​السوق. يتكلف مكثف CBB60 لمحرك مضخة بقوة 1 حصان ما بين 5 إلى 20 دولارًا أمريكيًا اعتمادًا على المصدر والشهادات. يجب التعامل مع الوحدات التي يتراوح سعرها بين 1 و2 دولار بنفس المواصفات بقدر كبير من الشك - فالمواد العازلة المعرضة للخطر والمحطات الطرفية الأصغر حجمًا هي إجراءات شائعة لخفض التكاليف تؤدي إلى فشل مبكر أو خطر نشوب حريق.

تكوينات الأسلاك لمكثفات CBB60 في أنواع مختلفة من محركات المضخات

في حين أن الوظيفة الأساسية لـ CBB60 هي نفسها في جميع المحركات أحادية الطور، فإن تكوينات الأسلاك تختلف وفقًا لتصميم المحرك.

محرك مكثف سبليت دائم (PSC).

هذا هو التكوين الأكثر شيوعًا في مضخات المياه. يتم توصيل مكثف التشغيل CBB60 بشكل دائم على التوالي مع الملف المساعد لكل من التشغيل والتشغيل. لا يوجد مكثف بدء ولا يوجد مفتاح طرد مركزي. الدائرة بسيطة: الخط 1 يتصل بأحد طرفي الملف الرئيسي وطرف واحد للمكثف؛ يتصل طرف المكثف الآخر بأحد طرفي الملف المساعد؛ يتصل الخط 2 (المحايد) بالطرفين الآخرين لكلا الملفين.

بدء تشغيل المكثف، تشغيل محرك المكثف (CSCR).

تستخدم محركات المضخات الأكبر حجمًا (عادةً ما يزيد عن 1 حصان) أحيانًا كلاً من مكثف البدء (CD60، كهربائيًا) ومكثف التشغيل (CBB60). يتم إيقاف تشغيل مكثف البدء بواسطة مفتاح طرد مركزي بمجرد وصول المحرك إلى حوالي 75-80% من السرعة المتزامنة. يظل CBB60 في الدائرة طوال مدة التشغيل. في هذا التكوين، يتم توصيل المكثفين بالتوازي أثناء بدء التشغيل، مما يوفر سعة إجمالية أعلى بكثير وعزم دوران أعلى، قبل أن ينقطع مكثف البدء.
