قطبية مكثف CBB60: هل هي إيجابية أم سلبية؟

مكثف CBB60 القطبية: الجواب المباشر

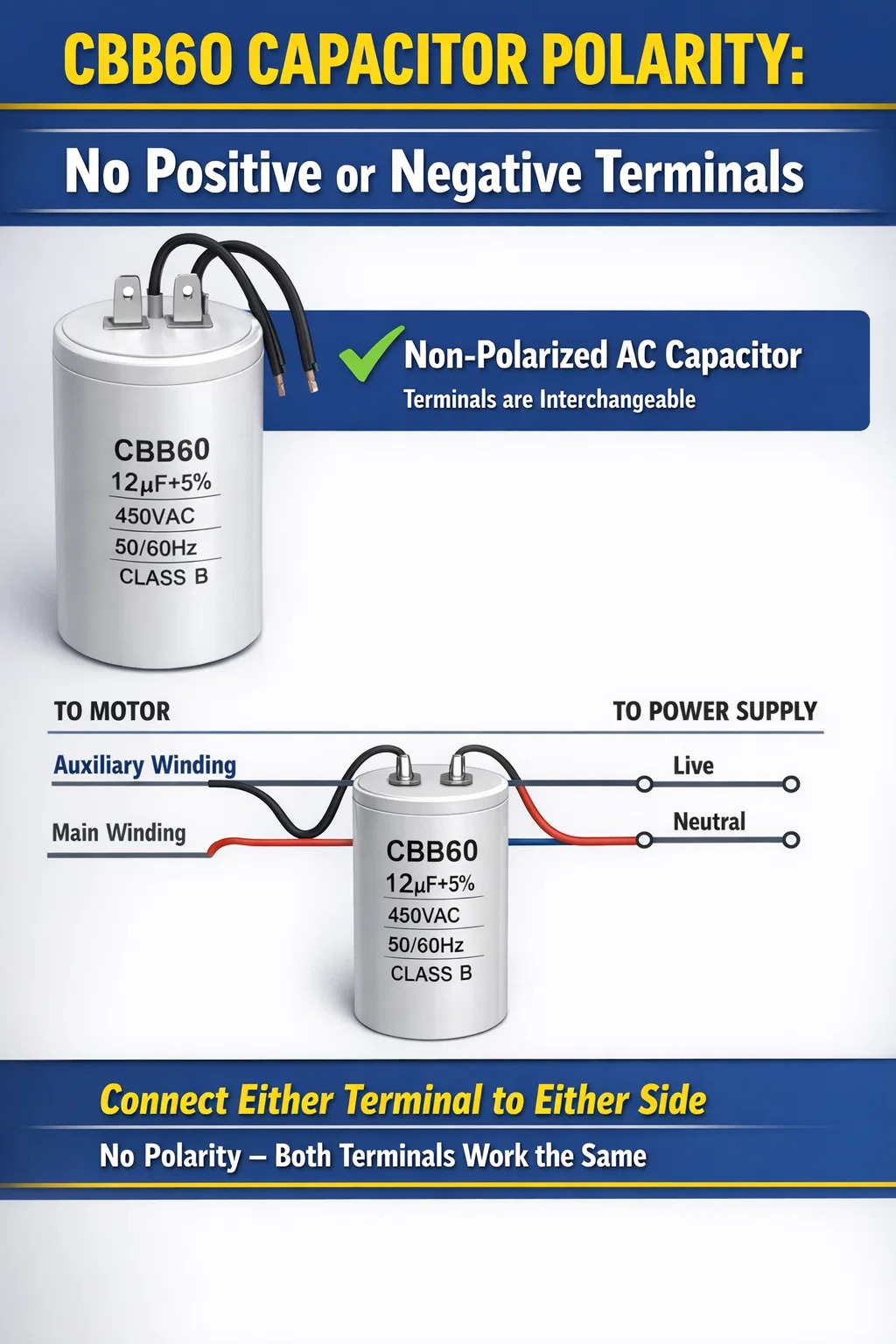

مكثف CBB60 هو لا إيجابية ولا سلبية . إنه مكثف تيار متردد غير مستقطب، مما يعني أنه لا يحتوي على طرف موجب أو سالب محدد. يمكنك توصيل أي من المطرافين بأي من جانبي الدائرة دون التعرض لخطر التلف أو الخلل. هذه هي واحدة من أهم الخصائص الأساسية التي تميزه عن المكثفات الإلكتروليتية، والتي تكون مستقطبة بشكل صارم وسوف تفشل - أو حتى تنفجر - إذا تم توصيلها بشكل غير صحيح.

العديد من الأشخاص الذين يبحثون عن معلومات قطبية حول مكثفات CBB60 يأتون من خلفية العمل مع دوائر التيار المستمر، حيث تكون المكثفات الإلكتروليتية شائعة. وفي تلك السياقات، تعتبر القطبية ذات أهمية كبيرة. لكن CBB60 مصمم خصيصًا لبيئات التيار المتردد (AC)، حيث ينعكس اتجاه التيار بشكل مستمر - عادةً 50 أو 60 مرة في الثانية اعتمادًا على تردد الشبكة المحلية لديك. في مثل هذه البيئة، سيتم تدمير المكثف المستقطب على الفور تقريبًا. يتعامل CBB60 مع هذا الأمر بسلاسة لأن هيكله الداخلي متماثل وغير مستقطب.

لذلك، إذا رأيت طرفين على مكثف CBB60 وتساءلت عن أي منهما - توقف عن القلق. فهي قابلة للتبديل. ما عليك سوى توصيلها بدائرتك وسيقوم المكثف بعمله.

ما هو مكثف CBB60 وفيم يستخدم؟

إن CBB60 عبارة عن مكثف معدني من مادة البولي بروبيلين مصمم لتطبيقات تشغيل وتشغيل محرك التيار المتردد. الاسم "CBB" هو تسمية قياسية صينية حيث يشير "CB" إلى نوع المكثف ويشير "B60" إلى السلسلة المحددة ضمن هذا التصنيف. تُسمى هذه المكثفات أحيانًا أيضًا "مكثفات تشغيل المحرك" أو "مكثفات فيلم التيار المتردد"، وتستخدم على نطاق واسع في جميع أنحاء العالم في المحركات الحثية أحادية الطور.

سوف تجد مكثفات CBB60 في مجموعة واسعة من المعدات اليومية، بما في ذلك:

• مضخات المياه والمضخات الغاطسة المستخدمة في المنازل والزراعة والبناء
• ضواغط الهواء ووحدات تكييف الهواء
• الغسالات (خاصة الموديلات القديمة من نوع الأسطوانة)
• المراوح الكهربائية ومعدات التهوية
• الأدوات الكهربائية التي تستخدم محركات تحريضية تعمل بالتيار المتردد أحادية الطور
• مضخات حمامات السباحة ومعدات السبا
• محركات الري الزراعية

يمتد نطاق السعة النموذجي لمكثفات CBB60 من 1 ميكروفاراد إلى 100 ميكروفاراد ، مع تصنيفات الجهد عادة عند 250VAC أو 450VAC. يتم تصنيف بعض الطرز عالية الأداء عند 500VAC. تتراوح القيم الأكثر شيوعًا في تطبيقات مضخات المياه بين 8 ميكروفاراد و30 ميكروفاراد. بالنسبة لمحركات الغسالات، يكون من 6 ميكروفاراد إلى 16 ميكروفاراد أمرًا شائعًا. عادة ما يكون جسم المكثف أسطوانيًا مع سلكين أو أربعة أسلاك تمتد من أحد الأطراف، ومغطى بغلاف بلاستيكي يوفر العزل وحماية البيئة.

يستخدم البناء الداخلي طبقة رقيقة من مادة البولي بروبيلين كمادة عازلة، مع ترسيب معدن الألمنيوم مباشرة على الفيلم. يمنح هذا التصميم للمكثف خاصية الإصلاح الذاتي - إذا تم ثقب جزء صغير من العازل بواسطة ارتفاع الجهد، فإن المعدنة المحلية تتبخر وتصلح الخلل بشكل فعال، مما يطيل عمر خدمة المكثف بشكل ملحوظ مقارنة بتصميمات الورق أو الرقائق القديمة.

لماذا لا تحتوي مكثفات CBB60 على طرف موجب أو سلبي

لفهم سبب عدم أهمية القطبية بالنسبة لمكثف CBB60، من المفيد فهم الفيزياء الأساسية للمكثفات وكيف يتصرف التيار المتردد بشكل مختلف عن التيار المباشر.

كيف يغير التيار المتردد كل شيء

في دائرة التيار المستمر، يتدفق التيار في اتجاه واحد فقط. يحتوي المكثف المستقطب مثل المحلل الكهربائي على طبقة أكسيد على لوحة واحدة تعمل فقط كعازل عندما يكون الطرف الصحيح متصلاً بالجهد الموجب. إذا قمت بعكس القطبية، فسوف تنهار طبقة الأكسيد، ويتراكم الغاز داخل المكثف، ويتبع ذلك فشل كارثي - وأحيانًا بعنف.

التيار المتردد يعكس اتجاهه عند تردد الشبكة. في نظام 50 هرتز، يكمل التيار 50 دورة كاملة في الثانية، مما يعني أنه يعكس اتجاهه 100 مرة في الثانية. وفي نظام 60 هرتز، فإنه ينعكس 120 مرة في الثانية. يجب أن يكون المكثف في هذه البيئة قادرًا على الشحن والتفريغ في كلا الاتجاهين بكفاءة متساوية. هذا هو بالضبط ما يوفره عازل فيلم البولي بروبيلين الموجود في CBB60 - فهو يتم شحنه وتفريغه بشكل متناظر بغض النظر عن الطرف الذي يتمتع بإمكانية أعلى في أي لحظة معينة.

دور الفيلم العازل

البولي بروبلين هو بوليمر غير قطبي. على عكس أكسيد الألومنيوم (المستخدم في المكثفات الإلكتروليتية)، لا يعتمد البولي بروبيلين على اتجاه المجال الكهربائي للحفاظ على خصائصه العازلة. يعمل الفيلم بشكل مماثل سواء كان المجال الكهربائي يشير من اليسار إلى اليمين أو من اليمين إلى اليسار. هذه الخاصية المادية هي ما يجعل CBB60 متماثلًا تمامًا وغير مستقطب على المستوى الفيزيائي والكيميائي.

القطبان الكهربائيان الموجودان في CBB60 متطابقان كيميائيًا، وكلاهما عبارة عن طبقات معدنة من الألومنيوم على فيلم بولي بروبيلين. لا توجد طبقة أكسيد، ولا يوجد عدم تناسق، ولا يوجد اتجاه مفضل. يعد هذا اختلافًا أساسيًا عن المكثفات الإلكتروليتية، ولهذا السبب لن تجد أبدًا علامة "" أو "-" على جسم مكثف CBB60.

قراءة العلامات على مكثف CBB60

نظرًا لأن مكثف CBB60 لا يحتوي على علامات قطبية، فإن فهم ما تعنيه الملصقات المطبوعة لا يزال مهمًا للتطبيق الصحيح. فيما يلي تفاصيل العلامات النموذجية التي ستواجهها:

لاحظ أن أياً من هذه العلامات لا تشير إلى أطراف موجبة أو سلبية - لأنه لا يوجد أي منها. إن السلكين الموجودين على المكثف قابلان للتبديل تمامًا لجميع الأغراض العملية. سواء قمت بتوصيل السلك الأيسر أو السلك الأيمن بملف بدء تشغيل المحرك، فلن يحدث أي فرق كهربائيًا.

ما يهم بشكل حاسم هو مطابقة قيمة السعة وتصنيف الجهد للمواصفات الأصلية للمحرك أو الجهاز الخاص بك. يمكن أن يؤدي استخدام مكثف بسعة خاطئة - حتى بنسبة تصل إلى 20% - إلى عدم كفاءة المحرك، أو ارتفاع درجة حرارته، أو الفشل في بدء التشغيل. استبدل دائمًا CBB60 بآخر ذو سعة مماثلة أو قريبة جدًا وتصنيف جهد مساوٍ أو أعلى.

كيفية توصيل مكثف CBB60 بشكل صحيح

نظرًا لأن القطبية ليست مصدر قلق، فإن توصيل مكثف CBB60 يركز بالكامل على توصيله بالنقاط الصحيحة في دائرة المحرك. إليك كيفية عمله في تطبيق نموذجي للمحرك التعريفي أحادي الطور:

التوصيل الأساسي في محرك أحادي الطور

يحتوي المحرك التحريضي القياسي أحادي الطور على مجموعتين من اللفات: اللف الرئيسي والملف المساعد (البدء). يتم توصيل مكثف CBB60 على التوالي مع الملف المساعد. يؤدي هذا إلى إنشاء تحول طور بين التيار في الملفين، مما ينتج مجالًا مغناطيسيًا دوارًا يسمح للمحرك بالبدء والتشغيل.

تسلسل الأسلاك النموذجي هو:

1. قم بتوصيل أحد أطراف CBB60 بطرف اللف المساعد الموجود على المحرك
2. قم بتوصيل الطرف الآخر من CBB60 بالطرف (الخط) المباشر لمصدر الطاقة
3. يتصل الملف الرئيسي مباشرة عبر مصدر الطاقة (حي ومحايد)
4. كلا اللفات تشترك في الاتصال المحايد

نظرًا لأن طرفي CBB60 قابلان للتبديل، فلا يهم أي طرف قمت بتوصيله بالملف وأي طرف قمت بتوصيله بخط الإمداد. سلوك الدائرة متطابق في كلتا الحالتين.

مكثفات رباعية الرصاص CBB60

تأتي بعض المكثفات CBB60 بأربعة أسلاك بدلاً من اثنين. هذا لا يعني أنها مستقطبة - بل يعني ببساطة أن المكثف يحتوي على قسمين داخليين يمكن توصيلهما على التوازي (للسعة الكاملة) أو على التوالي (للسعة المنخفضة ومعدل جهد فعال أعلى). يُستخدم هذا التكوين أحيانًا للسماح بالمرونة في مطابقة المحرك دون تخزين قيم مكثفات متعددة. في معظم سيناريوهات الاستبدال، سوف تقوم بتوصيل الخيوط الأربعة كزوجين لتحقيق التشغيل المتوازي والسعة المقدرة الكاملة.

تحقق دائمًا من مخطط الأسلاك المطبوع على المحرك أو في دليل الخدمة عند التعامل مع المكثفات ذات الأربعة أسلاك. يمكن أن يؤثر التكوين على أداء المحرك بشكل كبير.

احتياطات السلامة عند الأسلاك

على الرغم من أن القطبية ليست مصدر قلق، إلا أن السلامة هي بالتأكيد مصدر قلق. اتبع هذه الاحتياطات عند العمل مع المكثفات CBB60:

• قم بتفريغ المكثف قبل التعامل معه - حتى بعد إزالة الطاقة، يمكن لـ CBB60 أن يحمل شحنة خطيرة لفترة طويلة. قم بقص أطراف التوصيل لفترة وجيزة باستخدام مقاومة معزولة (حوالي 10 كيلو أوم، 10 وات) قبل لمسها
• افصل دائمًا الطاقة عن القاطع قبل فتح أي مبيت للمحرك أو صندوق التوصيل
• استخدم الأدوات العازلة وارتداء الأحذية ذات النعل المطاطي
• تأكد من أن تصنيف جهد المكثف البديل يطابق المواصفات الأصلية أو يتجاوزها - لا تقم مطلقًا بتركيب مكثف ذي تصنيف أقل من المطلوب
• افحص عزل الأسلاك على الخيوط بحثًا عن أي تشقق أو تلف بسبب الحرارة قبل إجراء التوصيلات

مقارنة مكثفات CBB60 بالمكثفات الإلكتروليتية المستقطبة

أحد المصادر الشائعة للارتباك هو الفرق بين مكثفات الفيلم CBB60 والمكثفات الإلكتروليتية. من الواضح أن فهم التمييز يمنع الأخطاء المكلفة عند اختيار البدائل أو تشخيص الأخطاء.

أحد الآثار العملية لهذا الجدول: لا تحاول أبدًا استبدال مكثف كهربائيًا بـ CBB60 في دائرة المحرك . حتى لو وجدت مكثفًا كهربائيًا له نفس قيمة السعة، فإن عدم قدرته على التعامل مع القطبية العكسية عند ترددات التيار المتردد سيؤدي إلى فشله خلال ثوانٍ من التشغيل. يمكن أن يكون الفشل متفجرًا وخطيرًا.

كيفية معرفة ما إذا كان مكثف CBB60 قد فشل

تتحلل مكثفات CBB60 بمرور الوقت، خاصة في البيئات ذات درجات الحرارة العالية. عندما يفشل CBB60، فإن المحرك الذي يخدمه عادة ما يظهر أعراض واضحة. تتيح لك معرفة هذه الأعراض تشخيص المشكلة بسرعة بدلاً من استبدال المحرك بأكمله دون داع.

الأعراض الشائعة لمكثف CBB60 الفاشل

• طنين المحرك ولكن لا يبدأ - هذه هي العلامة الأكثر كلاسيكية. ينشط الملف الرئيسي ويحدث طنينًا، ولكن بدون تيار منزاح الطور من المكثف، لا يوجد مجال دوران ويظل المحرك ثابتًا
• يبدأ المحرك في العمل إذا تم تشغيله يدويًا ولكن لا يمكن تشغيله ذاتيًا - قد يظل المكثف المتحلل جزئيًا يوفر إزاحة طور كافية بمجرد تحرك الجزء الدوار، ولكن ليس بما يكفي للتغلب على القصور الذاتي الأولي
• يعمل المحرك بشكل أبطأ من المعتاد أو يسحب تيارًا أكبر من المعدل
• يسخن المحرك بشكل زائد أثناء ظروف التحميل العادية
• تلف مادي واضح في جسم المكثف — انتفاخ أو تشقق أو علامات حرق أو تسرب الزيت من العلبة
• رائحة حرق قادمة من جسم المحرك

اختبار مكثف CBB60 بمقياس متعدد

يمكنك إجراء فحص أساسي باستخدام مقياس رقمي متعدد مزود بوظيفة قياس السعة. بعد تفريغ المكثف بأمان، قم بتوصيل المجسات إلى المحطتين - نظرًا لعدم وجود قطبية، لا يهم أي مسبار يلمس أي طرف. يجب أن يعرض جهاز القياس قيمة سعة قريبة من القيمة المقدرة المطبوعة على الجسم.

عادةً ما يتم قياس CBB60 الصحي من الداخل ±10% من السعة المقدرة . على سبيل المثال، يجب أن يقرأ مكثف 20 ميكروفاراد ما بين 18 ميكروفاراد و22 ميكروفاراد. تشير القراءة الأقل بكثير من القيمة المقدرة - مثل 8 ميكروفاراد على مكثف 20 ميكروفاراد - إلى تدهور العازل الكهربائي ويجب استبدال المكثف. قراءة الصفر أو الدائرة المفتوحة تعني فشل المكثف بالكامل.

تحتوي بعض أجهزة القياس المتعددة الأبسط على قياس المقاومة فقط. في هذه الحالة، الاختبار التقريبي هو ضبط جهاز القياس على نطاق مقاومة عالي (مثل 2 ميجا أوم) ولمس المجسات بأطراف المكثف لفترة وجيزة. سيُظهر المكثف العامل قراءة منخفضة مؤقتة أثناء شحنه من البطارية الداخلية لجهاز القياس، ثم ستصعد القراءة نحو اللانهاية حيث يحتفظ المكثف بالشحنة. إذا كانت قراءة المقياس صفر (ماس كهربائي) أو بقيت عند الحد الأقصى منذ البداية (دائرة مفتوحة)، فهذا يعني أن المكثف قد فشل.

عندما يكون التفتيش البصري كافيا

في كثير من الحالات، لا تحتاج إلى متر على الإطلاق. إذا أظهر جسم مكثف CBB60 أيًا مما يلي، فاستبدله على الفور دون إجراء مزيد من الاختبارات:

• تكون القشرة الأسطوانية منتفخة أو منتفخة في أي نقطة
• يوجد صدع أو انقسام في الغلاف البلاستيكي
• وجود علامات حرق أو مناطق ذائبة أو تغميق الغلاف
• توجد بقايا زيتية مرئية على الجسم أو حوله (تشير إلى تسرب الزيت العازل)
• انفصل واحد أو أكثر من أسلاك التوصيل عن الجسم أو ظهر عليه تآكل عند نقطة الدخول

اختيار مكثف CBB60 البديل المناسب

عند شراء مكثف CBB60 بديل، هناك ثلاث معلمات مهمة فوق كل شيء آخر: قيمة السعة، ومعدل الجهد، وتكوين الطرف. يمكن أن يؤدي ارتكاب أي خطأ من هذه الأخطاء إلى ضعف أداء المحرك أو ارتفاع درجة حرارته أو فشله مرة أخرى بسرعة.

مطابقة السعة على وجه التحديد

تحدد قيمة السعة مقدار تحول الطور الذي يدخله المكثف بين اللفات الرئيسية والمساعدة. قامت الشركة المصنعة للمحرك بحساب هذه القيمة للحصول على عزم الدوران الأمثل لبدء التشغيل وكفاءة التشغيل. إن الانحراف بشكل كبير عن هذه القيمة - بما يزيد عن 10% تقريبًا - سوف يسبب مشاكل قابلة للقياس:

• سعة منخفضة جدًا: انخفاض عزم الدوران، قد يفشل المحرك في البدء تحت الحمل، تيار تشغيل أعلى، ارتفاع درجة الحرارة
• سعة عالية للغاية: تيار زائد عبر الملف المساعد، ارتفاع درجة حرارة كل من الملف والمكثف، انخفاض عمر المحرك

احرص دائمًا على الحصول على بديل بنفس تصنيف السعة الأصلي تمامًا. إذا كانت القيمة الأصلية غير واضحة بسبب تلف الملصق، فتحقق من لوحة اسم المحرك أو الوثائق الفنية لمعرفة قيمة المكثف المحددة.

تصنيف الجهد: تطابق أو تجاوز

يجب أن يكون تصنيف الجهد للاستبدال مساوياً أو أعلى من الأصل. إذا تم تقييم الأصل عند 250 فولت تيار متردد، فيمكنك استخدام بديل 250 فولت تيار متردد أو 450 فولت تيار متردد - ولكن ليس مكثف 150 فولت تيار متردد. يعد تركيب مكثف منخفض القيمة بمثابة خطر نشوب حريق وسيؤدي إلى فشل سريع. يعد استخدام مكثف ذو تصنيف أعلى آمنًا تمامًا ومفيدًا في بعض الأحيان في التطبيقات الصعبة حيث تكون طفرات الجهد شائعة.

الحجم المادي والتركيب

تأتي مكثفات CBB60 بأحجام أسطوانية قياسية، ويعتمد القطر والطول على السعة وتصنيف الجهد. السعة الأعلى أو تصنيف الجهد يعني عمومًا جسمًا أكبر. عند الاستبدال في مبيت محرك محكم، تأكد من أن الأبعاد المادية للاستبدال ستناسب المساحة المتوفرة. يجب أن يكون طول السلك وقطره متوافقين أيضًا مع توصيلات الأسلاك الموجودة.

مسائل الجودة والشهادة

يشتمل سوق مكثفات CBB60 على منتجات ذات جودة متغيرة للغاية. قد تحتوي المكثفات دون المستوى على قيم سعة فعلية بعيدة عن التصنيف المذكور، وفولتية انهيار أقل من تلك المحددة، وعمر خدمة أقصر بكثير. عند شراء المكثفات البديلة، ابحث عن المكثفات التي تحمل شهادات السلامة المعترف بها مثل CQC (شهادة الجودة الصينية)، أو TÜV، أو VDE، أو UL. تشير هذه الشهادات إلى أن المكثف قد تم اختباره بشكل مستقل ويلبي معايير السلامة والأداء المعمول بها.

نصائح عملية للعمل مع المكثفات CBB60

بالإضافة إلى الأسئلة الأساسية المتعلقة بالقطبية والاستبدال، هناك العديد من النقاط العملية التي تستحق المعرفة إذا كنت تعمل بانتظام مع المحركات أو المضخات أو الأجهزة التي تستخدم مكثفات CBB60.

احتفظ بقطعة احتياطية للمعدات المهمة

بالنسبة للمعدات مثل مضخات الري، أو المضخات الغاطسة، أو وحدات تكييف الهواء حيث يتسبب التوقف عن العمل في حدوث مشكلات كبيرة، فإن الاحتفاظ بمكثف احتياطي CBB60 بالتصنيف الصحيح يعد استثمارًا عمليًا. هذه المكثفات غير مكلفة - تتراوح عادةً ما بين 2 إلى 15 دولارًا اعتمادًا على السعة والتصنيف - ويعد المكثف الفاشل أحد الأسباب الأكثر شيوعًا لتوقف المحركات أحادية الطور عن العمل. إن وجود قطعة الغيار المناسبة على الرف يعني إصلاحًا لمدة 10 دقائق بدلاً من الانتظار لعدة أيام لتسليم الأجزاء.

تؤثر درجة الحرارة على عمر المكثف

الحرارة هي العدو الرئيسي للمكثفات CBB60. تم تصنيف معظمها للتشغيل حتى 70 درجة مئوية، مع تصنيف بعض النماذج عالية المواصفات إلى 85 درجة مئوية. إن تشغيل المكثف بشكل مستمر بالقرب من الحد الأقصى لدرجة الحرارة يؤدي إلى تقصير عمره بشكل كبير. بالنسبة للمحركات المثبتة في حاويات سيئة التهوية أو في المناخات الحارة، فكر في استخدام مكثف مصنف لدرجة حرارة أعلى من الحد الأدنى المطلوب. يساعد ضمان التهوية الكافية حول مبيت المحرك أيضًا على إطالة عمر المكثف بشكل كبير.

الرطوبة وحماية البيئة

في التطبيقات الخارجية أو البيئات الرطبة — الشائعة في مضخات الري ومعدات حمامات السباحة — يمكن أن تتآكل أسلاك مكثف CBB60 بمرور الوقت إذا تعرضت للرطوبة. تعتبر الاتصالات بين الخيوط وأطراف المحرك ضعيفة بشكل خاص. عند استبدال مكثف في مثل هذه البيئات، استخدم موصلات مقاومة للماء أو لف الوصلات بشريط مدمج ذاتيًا لمنع دخول الرطوبة. افحص التوصيلات مرة واحدة على الأقل في الموسم الواحد في ظروف الرطوبة العالية.

لا تقم بتشغيل محرك بدون مكثفه

يقوم بعض الفنيين، عند تشخيص عدم تشغيل المحرك، بفصل المكثف مؤقتًا للتحقق مما إذا كانت ملفات المحرك تعمل أم لا. على الرغم من أن المحرك قد يدور إذا تم تشغيله يدويًا، إلا أن تشغيله بهذه الطريقة - ولو لفترة وجيزة - يمكن أن يؤدي إلى تلف اللفات المساعدة. احتفظ دائمًا بالمكثف الصحيح في الدائرة قبل توصيل الطاقة المستمرة إلى المحرك. عادةً ما تكون الاختبارات التشخيصية القصيرة التي تستغرق بضع ثوانٍ مقبولة، ولكن لا تقم بتشغيل المحرك بدون تحميل وبدون مكثف لأي فترة ممتدة.
