هل يمكنني استبدال CBB60 بـ CBB65؟

هل يمكنني استبدال مصرف البحرين المركزي60 بـ مصرف البحرين المركزي65؟ الجواب المباشر

الجواب القصير هو: في معظم الحالات، لا — لا ينبغي عليك استبدال ملف مباشرة مكثف CBB60 مع CBB65 دون التحقق بعناية من مواصفات التطبيق الخاص بك. في حين أن كلاهما عبارة عن مكثفات تشغيل محرك تيار متردد تشترك في نفس الوظيفة الأساسية لتحسين كفاءة المحرك وعامل الطاقة، إلا أنهما يختلفان بشكل كبير في البناء المادي، وتصميم السكن، وتقييمات الجهد، وبيئات التثبيت المقصودة. يمكن أن يؤدي تبديل أحدهما بالآخر دون فهم هذه الاختلافات إلى عطل في المعدات، أو فشل مكثف سابق لأوانه، أو حتى خطر على السلامة.

ومع ذلك، هناك سيناريوهات محددة حيث يمكن استخدام CBB65 كبديل وظيفي لـ CBB60، بشرط أن تكون قيمة السعة، ومعدل الجهد، وتكوين المحطة متوافقة. تتناول هذه المقالة كل ما تحتاج إلى معرفته قبل إجراء هذا التبادل.

ما هو مكثف CBB60؟

أ مكثف CBB60 عبارة عن مكثف أسطواني يعمل بمحرك تيار متردد من النوع الفيلمي موجود في غلاف بلاستيكي. تم تصنيعه وفقًا للمعيار الوطني الصيني GB/T 3667، ويستخدم على نطاق واسع في المحركات الحثية أحادية الطور لتطبيقات مثل مضخات المياه، الغسالات، الأدوات الكهربائية، والضواغط الصغيرة. تشير البادئة "CBB" إلى أنه مكثف من طبقة البولي بروبيلين الممعدنة، بينما يشير "60" إلى سلسلة المنتجات المحددة المصممة لتشغيل المحرك.

تشمل الخصائص الرئيسية لـ CBB60 ما يلي:

• شكل أسطواني مع غلاف خارجي من البلاستيك (عادةً مادة البولي بروبيلين).
• نطاق السعة المشتركة: 1 ميكروفاراد إلى 100 ميكروفاراد
• الجهد المقنن: عادة 250VأC أو 450VAC
• نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى 70 درجة مئوية (قياسي)
• وصلات طرفية من الرصاص أو الأشياء بأسمائها الحقيقية
• غير مصمم خصيصًا للبيئات الخارجية أو المغمورة بالزيت

يعد CBB60 واحدًا من مكثفات المحركات الأكثر استخدامًا على مستوى العالم، خاصة في محركات المضخات والأجهزة المنزلية الصغيرة. إن غلافها البلاستيكي يجعلها خفيفة الوزن وفعالة من حيث التكلفة، ولكنها تحد أيضًا من مقاومتها للرطوبة والزيت ودرجات الحرارة المحيطة المرتفعة مقارنة بنظيراتها المعدنية.

ما هو مكثف CBB65 ؟

أ مكثف CBB65 هو أيضًا مكثف تشغيل محرك تيار متردد من فيلم البولي بروبيلين المعدني، ولكنه يتميز بعلبة دائرية من الألومنيوم (المعدني) بدلاً من الغلاف البلاستيكي. هذا التصميم يجعله أكثر قوة ومناسبًا للبيئات القاسية. CBB65 هو نوع المكثف القياسي المستخدم في ضواغط تكييف الهواء، وأنظمة التدفئة والتهوية وتكييف الهواء، ومعدات التبريد — التطبيقات التي تكون فيها مستويات درجة الحرارة والرطوبة والاهتزاز المحيطة أعلى بكثير من تطبيقات المحركات المنزلية النموذجية.

تشمل الخصائص الرئيسية لـ CBB65 ما يلي:

• غلاف علبة معدنية مستديرة من الألومنيوم (فيلم مملوء بالزيت أو جاف)
• نطاق السعة المشتركة: 5 ميكروفاراد إلى 60 ميكروفاراد (فردي) أو تكوينات القسم المزدوج
• الجهد المقنن: عادة 370 فولت تيار متردد أو 440 فولت تيار متردد
• درجة حرارة التشغيل: تصل إلى 85 درجة مئوية أو 105 درجة مئوية في الإصدارات ذات درجة الحرارة العالية
• محطات الأشياء بأسمائها الحقيقية (الاتصال السريع) في الأعلى
• مصممة للخدمة المستمرة في البيئات المغلقة أو ذات الحرارة العالية

يوفر غلاف الألومنيوم الخاص بـ CBB65 أيضًا شفاءًا ذاتيًا أفضل وتبديدًا للحرارة مقارنةً بـ CBB60 المغلق بالبلاستيك. وهذا يجعله الخيار المفضل أينما يتم تركيب المكثف داخل وحدة محكمة الغلق - مثل مبيت الضاغط - حيث تتجاوز درجات حرارة التشغيل بشكل روتيني ما يمكن أن يتحمله الجسم البلاستيكي CBB60 بأمان.

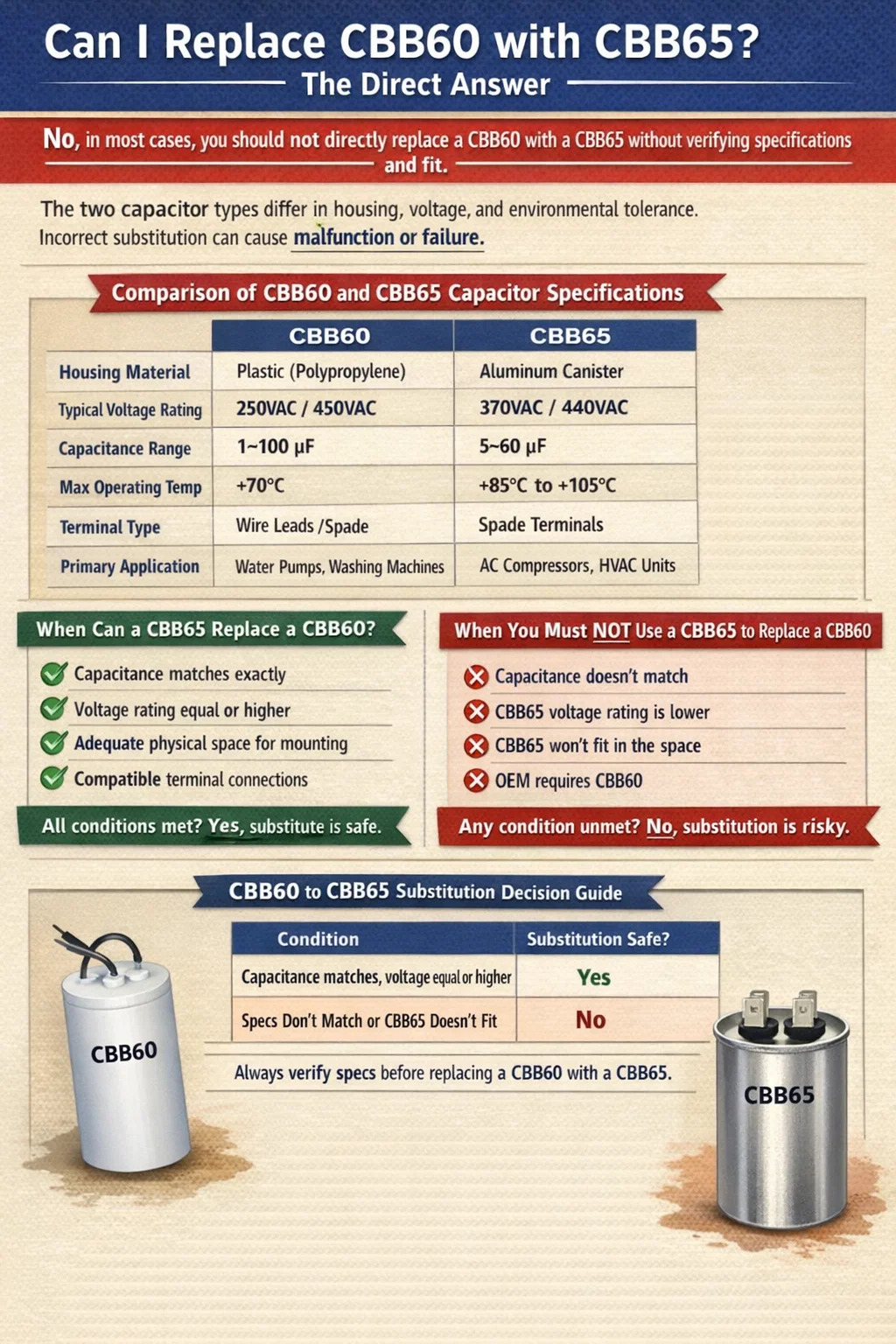

CBB60 vs CBB65: مقارنة المواصفات جنبًا إلى جنب

يعد فهم الاختلافات التقنية بين هذين النوعين من المكثفات أمرًا ضروريًا قبل محاولة أي استبدال. يوضح الجدول أدناه الاختلافات الرئيسية في المواصفات:

الأسباب الرئيسية لعدم قابلية CBB60 وCBB65 للتبادل بحرية

السكن والأبعاد المادية المختلفة

الفرق الأكثر وضوحًا هو الشكل المادي. يتميز CBB60 بجسم أسطواني طويل ونحيف مصنوع من البلاستيك، في حين أن CBB65 له شكل علبة عريضة من الألومنيوم. لا يشترك هذان الشكلان في نفس أقواس التثبيت أو آثار أقدام العلبة. إذا كنت تقوم باستبدال أحد المكونات في مبيت محرك المضخة المصمم حول ملف CBB60، فلن تتناسب علبة CBB65 فعليًا في نفس المساحة دون تعديل. يؤدي فرض عامل شكل غير متوافق في حجرة محرك ضيقة إلى حدوث ضغط ميكانيكي وتلف محتمل للمكونات المحيطة.

الاختلافات في تصنيف الجهد يمكن أن تسبب الفشل

المكثفات CBB60 تأتي عادة 250 فولت تيار متردد و 450 فولت تيار متردد الإصدارات، في حين يتم تصنيف وحدات CBB65 عادةً على 370 فولت تيار متردد أو 440 فولت تيار متردد . إذا كنت تستخدم 250VAC CBB60 في دائرة محرك 220 فولت وتحاول استبدال 370VAC CBB65، فإن عدم تطابق تصنيف الجهد في الاتجاه الآخر - باستخدام CBB60 ذو التصنيف الأقل في دائرة تحتاج إلى جزء مصنف 370VAC - سيؤدي إلى انهيار عازل سابق لأوانه، وانتفاخ، وفشل مكثف في نهاية المطاف، مع عواقب عنيفة في بعض الأحيان. قم دائمًا بمطابقة معدل الجهد الأصلي أو تجاوزه عند استبدال المكثفات.

التسامح مع درجة الحرارة هو مصدر قلق في العالم الحقيقي

أ standard CBB60 capacitor is rated to operate at a maximum of 70 درجة مئوية . يعد هذا أمرًا جيدًا تمامًا لمحرك المضخة في بيئة جيدة التهوية. ومع ذلك، إذا حاولت استخدام CBB60 داخل ضاغط تكييف الهواء - وهو البيئة الأصلية لـ CBB65 - يمكن أن تصل درجات الحرارة المحيطة بالقرب من الضاغط بشكل روتيني إلى 80-90 درجة مئوية. في ظل هذه الظروف، سوف يصبح الغلاف البلاستيكي لجهاز CBB60 لينًا، وقد يتحلل الغشاء الداخلي بشكل أسرع، وسينخفض ​​عمر المكونات بشكل كبير. تم تصميم غلاف الألومنيوم CBB65 والمواد العازلة ذات التصنيف العالي خصيصًا للتعامل مع هذا التعرض المستمر للحرارة.

توافق المحطة والأسلاك

غالبًا ما تستخدم مكثفات CBB60 أسلاك التوصيل — أسلاك عارية أو معزولة تخرج من القاعدة أو الجزء العلوي — بينما تستخدم مكثفات CBB65 عالميًا أطراف الأشياء بأسمائها الحقيقية (العلم) في الجزء العلوي من العلبة. إذا كانت مجموعة الأسلاك الموجودة في المحرك الخاص بك تحتوي على موصلات سلكية مصممة لـ CBB60، فإن الاتصال بأطراف الأشياء بأسمائها الحقيقية CBB65 يتطلب موصلات إضافية أو إعادة توصيل الأسلاك. في سياقات الإصلاح الاحترافية، يمكن التحكم في ذلك، ولكن في سيناريو الاستبدال الميداني السريع، تُنشئ المحطات الطرفية غير المتطابقة اتصالات فضفاضة يمكن أن تقوس أو ترتفع درجة حرارتها أو تسبب أعطالًا متقطعة.

متى يمكن لـ CBB65 استبدال CBB60؟

على الرغم من الاختلافات الموضحة أعلاه، هناك ظروف مشروعة يمكن أن يعمل فيها CBB65 بأمان كبديل لـ CBB60. ويجب استيفاء هذه الشروط جميعها في وقت واحد:

• مطابقة قيمة السعة: يجب أن يكون تصنيف μF لـ CBB65 هو نفس تصنيف CBB60 الذي يتم استبداله. لا يمكن للمحرك المخصص لمكثف تشغيل 20 ميكروفاراد أن يعمل بأمان على وحدة 25 ميكروفاراد أو 15 ميكروفاراد دون إعادة هندسة دائرة المحرك.
• تصنيف الجهد المتساوي أو الأعلى: إذا تم تصنيف CBB60 الأصلي عند 450VAC، فيجب عليك استخدام CBB65 الذي تم تصنيفه أيضًا عند 450VAC أو أعلى. لا يمكنك استخدام 370VAC CBB65 لاستبدال 450VAC CBB60.
• المساحة المادية وأماكن التركيب: يجب أن تكون هناك مساحة كافية في حاوية المحرك لعلبة CBB65 ذات الشكل الأوسع والأقصر، ويجب أن تكون الأقواس أو الأجهزة المناسبة متاحة لتثبيتها بشكل صحيح.
• التوافق الطرفي أو الأسلاك القابلة للتكيف: يجب أن تكون موصلات أو محولات الأشياء بأسمائها الحقيقية متاحة لتوصيل CBB65 بأسلاك التوصيل الموجودة في دائرة المحرك.
• أcceptable frequency rating: تم تصميم كلا النوعين لأنظمة 50/60 هرتز. تأكد من أن تردد المحرك يتوافق مع مواصفات المكثف.

إذا تم استيفاء جميع الشروط الخمسة المذكورة أعلاه، يكون CBB65 متوافقًا كهربائيًا مع تطبيق CBB60. في الواقع، نظرًا لأن CBB65 يتمتع بهيكل أكثر قوة وتحمل حراري أعلى، فيمكن اعتباره الترقية من حيث المتانة — خاصة إذا كان المحرك يعمل في بيئة دافئة أو رطبة. يستخدم بعض فنيي الإصلاح بشكل روتيني وحدات CBB65 لاستبدال مكثفات CBB60 في تركيبات المضخات الخارجية على وجه التحديد بسبب الختم البيئي الأفضل لجسم الألومنيوم.

عندما يجب ألا تستخدم CBB65 لاستبدال CBB60

هناك مواقف واضحة أيضًا حيث لا ينبغي مطلقًا محاولة الاستبدال، بغض النظر عن الحلول المتاحة:

• قيمة السعة المطلوبة غير متوفرة في CBB65: تتراوح وحدات CBB65 عادةً من 5 ميكروفاراد إلى 60 ميكروفاراد. إذا كان تطبيق CBB60 الخاص بك يتطلب مكثفًا بسعة 1 ميكروفاراد، أو 2 ميكروفاراد، أو 80 ميكروفاراد، فلا يوجد CBB65 مطابق في السوق لهذه القيم.
• قيود المساحة تجعل اللياقة البدنية مستحيلة: في علب المحركات المدمجة - مثل تلك الموجودة داخل براميل الغسالة أو أجسام المضخات الغاطسة - لا توجد مساحة لقطر CBB65 الأوسع.
• تحدد الشركة المصنعة للمعدات الأصلية CBB60 لأغراض الضمان أو الشهادة: قد يؤدي استبدال مكون معتمد بنوع غير محدد إلى إبطال الضمانات، أو فشل عمليات فحص السلامة، أو انتهاك متطلبات امتثال المنتج في الصناعات الخاضعة للتنظيم.
• تصنيف الجهد لوحدات CBB65 المتاحة أقل من المطلوب: لا تقم أبدًا بتخفيض تصنيف الجهد لمكثف التشغيل. إن القيام بذلك يضمن الفشل المبكر والمخاطر المحتملة.

الدليل العملي: كيفية التحقق من التوافق قبل الاستبدال

قبل استبدال أي مكثف CBB60 بمكثف CBB65، قم بإجراء خطوات التحقق التالية:

1. اقرأ الملصق الموجود على مكثف CBB60 الأصلي. لاحظ السعة (بوحدة μF)، ومعدل الجهد (VAC)، والتردد (هرتز)، وأي علامات لفئة درجة الحرارة.
2. حدد وحدة CBB65 التي تخطط لاستخدامها. تأكد من أنها تطابق السعة تمامًا وتفي بتصنيف الجهد الكهربي أو تتجاوزه.
3. قياس المساحة المادية المتاحة في غلاف المحرك باستخدام الفرجار. قارن قطر وارتفاع CBB65 بالتجويف المتوفر.
4. تحقق من نوع المحطة والأسلاك. حدد ما إذا كنت بحاجة إلى محولات من الأشياء بأسمائها الحقيقية إلى الأسلاك، وما إذا كانت هذه المحولات مصنفة وفقًا لتيار الدائرة وجهدها.
5. تحقق من بيئة تشغيل المحرك. إذا كان المحرك يعمل بدرجة حرارة أعلى من 70 درجة مئوية، فإن التصنيف الحراري الأعلى لـ CBB65 يعد في الواقع فائدة. إذا كان يعمل في درجة حرارة أقل من 70 درجة مئوية في مساحة داخلية نظيفة وجافة، فيفضل استبدال CBB60 بالمثل.
6. اختبار الدائرة بعد الاستبدال. أfter installation, use a clamp meter to verify the motor draws the expected operating current. An unusual draw could indicate a capacitance mismatch affecting motor performance.

فهم فشل مكثف CBB60 وسبب أهمية الاستبدال الصحيح

تفشل مكثفات CBB60 لعدة أسباب موثقة جيدًا، ويساعد فهم أوضاع الفشل هذه في توضيح سبب أهمية اختيار البديل المناسب:

الشيخوخة الحرارية

كل زيادة بمقدار 10 درجات مئوية في درجة حرارة التشغيل تؤدي إلى خفض عمر خدمة مكثف الفيلم إلى النصف تقريبًا - وهي علاقة راسخة تُعرف باسم معادلة أرينيوس المطبقة على تقادم المكثف. إن CBB60 المقدر بـ 70 درجة مئوية والذي يعمل بشكل مستمر عند 80 درجة مئوية بسبب وضعه في حجرة المحرك الدافئة سوف يتقدم في العمر تقريبًا ضعف المعدل المتوقع . وهذا هو السبب في أن استخدام CBB65 (المصنف إلى 85 درجة مئوية أو 105 درجة مئوية) في بيئة ذات درجة حرارة عالية يوفر عمر خدمة أطول بشكل ملحوظ، حتى لو كانت الوحدتان لهما تقييمات متطابقة للسعة والجهد.

الإجهاد الزائد

ارتفاعات الجهد - من تبديل العابرين، أو تقلبات المرافق، أو المحرك الخلفي EMF - تشدد على الفيلم العازل داخل مكثفات CBB60 وCBB65. إن المكثف الذي يعمل عند 90-95% من الجهد المقدر له عمر أقصر بكثير من المكثف الذي يعمل عند 70-80% من الجهد المقنن. عند اختيار بديل، اختيار وحدة مع معدل الجهد 20-30٪ أعلى من جهد الدائرة الفعلي هي ممارسة هندسية جيدة. على سبيل المثال، في دائرة 220 فولت، يوفر كل من 450VAC CBB60 أو 440VAC CBB65 هامشًا صحيًا للسلامة.

دخول الرطوبة

يعتبر الغلاف البلاستيكي لـ CBB60 أكثر نفاذية للرطوبة بمرور الوقت من علبة الألومنيوم المختومة لـ CBB65. في تركيبات المضخات الخارجية، أو معدات حمامات السباحة، أو أي تطبيق يتعرض فيه المحرك للرطوبة أو الماء المتناثر، يوفر الغلاف المعدني لـ CBB65 حماية أفضل بكثير ضد الأعطال الناجمة عن الرطوبة. هذا هو أحد الأسباب المشروعة التي تجعل بعض المتخصصين في إصلاح المضخات يختارون الترقية من CBB60 إلى CBB65 عند إعادة بناء المحركات للاستخدام الخارجي، حتى لو كانت المواصفات الأصلية تتطلب CBB60.

التطبيقات الشائعة التي يطرح فيها هذا السؤال

ينشأ سؤال استبدال CBB60-to-CBB65 بشكل متكرر في سيناريوهات الإصلاح والصيانة التالية:

إصلاح مضخة المياه

المكثفات CBB60 هي المعيار في محركات مضخة المياه أحادية الطور. تتراوح مكثفات المضخة عادة من 8 ميكروفاراد إلى 30 ميكروفاراد عند 450 فولت تيار متردد . عندما يفشل CBB60 الأصلي، يكون لدى الفنيين أحيانًا وحدات CBB65 في المخزون ويتساءلون عما إذا كان بإمكانهم استخدامها. بالنسبة للمضخات الخارجية، يعد CBB65 ذو المواصفات المطابقة بديلاً مقبولاً ومفضلًا في كثير من الأحيان بسبب الختم البيئي الأفضل. بالنسبة للمضخات الغاطسة ذات العبوات الضيقة جدًا، قد تمنع الملاءمة البدنية عملية التبديل.

مكثفات موتور الغسالة

تستخدم الغسالات عادة مكثفات CBB60 في محركات الأسطوانة الخاصة بها، وغالبًا ما تكون في نطاق من 6 ميكروفاراد إلى 12 ميكروفاراد عند 450 فولت تيار متردد . إن غلاف المحرك في الغسالة صغير الحجم وغير مصمم لعامل الشكل CBB65. عادةً ما تكون اللياقة البدنية هي العقبة الرئيسية هنا، مما يجعل استبدال CBB60 المماثل هو الخيار الأكثر عملية.

أir Conditioning and HVAC Systems

هذه هي حقًا المنطقة الرئيسية لـ CBB65. تستخدم ضواغط تكييف الهواء ومحركات المروحة مكثفات CBB65 بشكل حصري تقريبًا. إذا سأل شخص ما ما إذا كان بإمكانه استخدام CBB60 لاستبدال CBB65 الفاشل في وحدة تكييف الهواء - وهو عكس السؤال الرئيسي - فالإجابة هي "لا" في معظم الظروف، لأن CBB60 لن ينجو من الظروف الحرارية والبيئية داخل وحدة الضاغط لأي عمر خدمة ذي معنى.

أدوات كهربائية وآلات صغيرة

تستخدم بعض أدوات الطاقة الأكبر ذات المحركات الحثية أحادية الطور — مثل مناشير الطاولة والمطاحن ومجمعات الغبار — مكثفات CBB60. يتم تشغيل هذه المحركات عادةً في بيئات الورش عند درجات حرارة معتدلة. تعتبر مواصفات CBB60 الأصلية مناسبة بشكل عام هنا، ومن الممكن الاستبدال بـ CBB65 إذا سمحت الأبعاد ولكنها لا تقدم أي ميزة ذات معنى على بديل CBB60 المصنف بشكل صحيح.

ماذا يحدث إذا استخدمت مكثفًا خاطئًا؟

إن استخدام مكثف غير متوافق - سواء كان سعة خاطئة، أو تصنيف جهد خاطئ، أو نوع خاطئ - في دائرة المحرك لا يؤدي دائمًا إلى فشل فوري. في بعض الأحيان، يبدأ المحرك في العمل ويبدو أنه يعمل بشكل طبيعي، ولكن تظهر المشاكل بعد أسابيع أو أشهر. إن فهم الأخطاء التي تحدث يساعد في توضيح سبب أهمية المواصفات الصحيحة:

• سعة خاطئة (عالية جدًا): قد يسخن المحرك بشكل زائد بسبب التشغيل الزائد أو تيار التشغيل. يتحلل عزل الملف بشكل أسرع، مما يؤدي إلى تقصير عمر المحرك. عادةً ما يكون تيار التشغيل المُقاس أعلى من مواصفات لوحة الاسم.
• سعة خاطئة (منخفضة جدًا): قد يفشل المحرك في تطوير عزم الدوران الكامل، أو يعمل بكفاءة منخفضة، أو يواجه صعوبة في البدء تحت الحمل، أو ينتج عنه اهتزازات وضوضاء مفرطة.
• مكثف ذو الجهد المنخفض: ينهار الفيلم العازل تدريجيًا تحت الضغط الزائد المستمر. قد ينتفخ المكثف أو يتسرب أو ينفجر — مما يؤدي في بعض الحالات إلى نشوب حريق صغير أو إطلاق دخان لاذع من الغلاف البلاستيكي.
• تصنيف خاطئ لدرجة الحرارة: يتقادم المكثف بشكل أسرع ويفقد السعة بمرور الوقت. ومع انجراف السعة الفعالة للأسفل من قيمتها المقدرة، يتدهور أداء المحرك تدريجيًا حتى يفشل المكثف تمامًا.

أ failed or wrong-spec capacitor can also damage the motor windings themselves ، تحويل ما كان يمكن أن يكون استبدالًا بسيطًا للمكثف بقيمة 5 إلى 20 دولارًا إلى محرك ترجيع بقيمة 100 إلى 500 دولار أو استبدال المحرك بالكامل. ولهذا السبب فإن قضاء بضع دقائق إضافية في التحقق من توافق المواصفات قبل التثبيت يستحق دائمًا الوقت.

ملخص: دليل قرار الاستبدال CBB60 vs CBB65

استخدم دليل القرار التالي لتحديد ما إذا كان استبدال CBB60 بـ CBB65 مناسبًا لموقفك:

خلاصة القول: تعامل مع أي استبدال للمكثف كتمرين لمطابقة المواصفات، وليس كاختصار. تعد CBB60 وCBB65 أداتين مختلفتين تم تصميمهما لأغراض متداخلة ولكنها متميزة. عندما تتوافق مواصفاتها ويكون التثبيت الفعلي متوافقًا، يمكن أن يكون CBB65 بديلاً صالحًا تمامًا - وفي بعض الأحيان متفوقًا - لـ CBB60. عندما تتباين المواصفات أو تجعل القيود المادية عملية المبادلة غير عملية، فإن فرض الاستبدال سيؤدي إلى خلق مشكلات يكون إصلاحها أكثر تكلفة بكثير من الحصول على الجزء الأصلي الصحيح.
