كيف يمكنك توصيل مكثف CBB60؟

الجواب المباشر: كيف أ مكثف CBB60 يربط

يتم توصيل مكثف CBB60 بالتوازي عبر الملف المساعد (التشغيل) للمحرك - وليس على التوالي مع خط الطاقة الرئيسي. طرفاه غير مستقطبين، لذلك لا يوجد جانب إيجابي أو سلبي يدعو للقلق. يذهب أحد الطرفين إلى سلك الملف المساعد للمحرك، والآخر يتصل بطرف جهد الخط (نفس النقطة التي تغذي الملف الرئيسي). يؤدي هذا إلى إنشاء تحول الطور الذي يحتاجه المحرك لتوليد عزم الدوران والتشغيل بكفاءة.

بالنسبة للسيناريو الأكثر شيوعًا - محرك مضخة أحادي الطور مزود بصندوق مكثف خارجي - يهبط كل من السلك الحي الوارد والسلك المساعد للمحرك على CBB60، بينما يتصل المحايد مباشرة بالطرف المشترك للمحرك. يعمل المحرك لأن التيار عبر المكثف يقود جهد الإمداد بمقدار 90 درجة تقريبًا، مما ينتج عنه مجال مغناطيسي دوار لا يمكن أن يخلقه مصدر إمداد أحادي الطور وحده.

قبل لمس أي أسلاك، قم بإيقاف تشغيل قاطع الدائرة الكهربائية، وتأكد من عدم وجود جهد عند أطراف المحرك باستخدام مقياس متعدد، ثم قم بتفريغ المكثف من خلال مقاومة تبلغ 20000 أوم. يمكن لـ CBB60 المشحون بجهد 450 فولت تيار متردد أن يحمل جهدًا مميتًا لساعات بعد إزالة الطاقة.

لماذا يوجد مكثف CBB60 في الدائرة؟

لا يمكن لمحركات التيار المتردد أحادية الطور أن تبدأ ذاتيًا. ينتج المصدر أحادي الطور مجالًا مغناطيسيًا نابضًا يعكس الاتجاه 100 أو 120 مرة في الثانية (اعتمادًا على تردد الشبكة 50 هرتز أو 60 هرتز) ولكن ليس له دوران متأصل. ولجعل الجزء الدوار يدور، يحتاج المحرك إلى مجالين مغناطيسيين مزاحين في كل من المكان والزمان، مما يحاكي بشكل فعال الطاقة ثنائية الطور.

يوفر مكثف التشغيل CBB60 إزاحة الوقت. نظرًا لأن التيار عبر المكثف يقود الجهد عبره بنحو 90 درجة، فإن التيار في الملف المساعد يكون خارج الطور مع التيار في الملف الرئيسي. يعمل هذان التياران المتوازنان على إنشاء مجالين مغناطيسيين منفصلين مكانيًا، وينتجان معًا تأثيرًا دوارًا، مما يسحب الدوار إلى الحركة ويحافظ عليه طوال فترة التشغيل.

على عكس مكثف البدء - الذي يتم فصله خارج الدائرة بواسطة مفتاح طرد مركزي بمجرد وصول المحرك إلى 75٪ تقريبًا من السرعة المقدرة - يظل CBB60 متصلاً بشكل مستمر أثناء التشغيل. هذا هو السبب في أنها تستخدم بناء طبقة البولي بروبيلين المعدنية بدلاً من الكيمياء الإلكتروليتية: يجب أن تتحمل جهد التيار المتردد المستمر دون أن تتدهور. تمتد تقييمات CBB60 الشائعة لمحركات المضخة 6 ميكروفاراد إلى 100 ميكروفاراد ، مع تصنيفات الجهد 250 فولت تيار متردد أو 450 فولت تيار متردد.

الأدوات والمواد التي يجب جمعها قبل البدء

إن وجود المعدات المناسبة في متناول اليد قبل البدء يمنع الارتجال في منتصف العمل الذي يؤدي إلى اختصارات غير آمنة.

• مقياس رقمي متعدد مع وظائف قياس جهد التيار المتردد والسعة (μF).
• مقاومة التفريغ: 20000 أوم (20 كيلو أوم) بقوة 5 وات أو أعلى ، مع خيوط معزولة
• مفكات معزولة (مسطحة الرأس وفيليبس)
• أداة تعرية الأسلاك وأداة العقص
• حجم موصلات الأشياء بأسمائها الحقيقية يناسب محطات CBB60 (عادةً 6.3 مم أنثى الأشياء بأسمائها الحقيقية)
• شريط كهربائي أو أنابيب لاصقة قابلة للانكماش الحراري
• مقياس التيار الكهربائي (للتحقق من التيار بعد التثبيت)
• مخطط توصيلات المحرك — مطبوع على ملصق لوحة الاسم، أو داخل الغطاء الطرفي، أو في وثائق المحرك
• الأحذية ذات النعل المطاطي والقفازات المعزولة ذات الجهد الكهربي
• جهاز قفل/علامة إيقاف لقاطع الدائرة الكهربائية في حالة العمل في بيئة مشتركة أو تجارية

قم بتصوير الأسلاك الموجودة من زاويتين على الأقل قبل إزالة أي شيء. في صناديق التوصيل المزدحمة أو حاويات المكثفات الخارجية، تكون هذه الصورة ذات قيمة أكبر بكثير من محاولة إعادة بناء الأسلاك من الذاكرة.

إجراء التوصيل خطوة بخطوة لمحرك المضخة

يغطي هذا الإجراء تركيب CBB60 الأكثر شيوعًا: مضخة مياه أحادية الطور أو محرك مضخة حوض السباحة، إما مع حاوية مكثف خارجي أو مع المكثف مباشرة داخل الصندوق الطرفي للمحرك. وينطبق نفس المنطق على ضواغط الهواء، والغسالات، ومحركات مروحة التدفئة والتهوية وتكييف الهواء (HVAC).

الخطوة 1 - قطع الطاقة وتأكيد الجهد الصفري

قم بإيقاف تشغيل قاطع الدائرة الذي يغذي المحرك. قم بتطبيق جهاز قفل إذا كان متاحًا. اضبط المتر المتعدد على جهد التيار المتردد وافحص أطراف إدخال المحرك. القراءة يجب أن تكون 0 فولت قبل المتابعة. لا تعتمد على وجود مفتاح أو مؤقت في وضع إيقاف التشغيل - تحقق من ذلك باستخدام جهاز القياس مباشرة.

الخطوة 2 – قم بتفريغ المكثف الموجود

أمسك مقاومة التفريغ من جسمها المعزول. المس سلكًا واحدًا لكل طرف من أطراف المكثف في وقت واحد واستمر في الضغط عليه لمدة 5 ثوانٍ على الأقل. ثم قم بالتحقيق عبر المحطات مع ضبط المقياس المتعدد على جهد التيار المستمر - تأكد من أن القراءة عند أو بالقرب من 0 فولت قبل إزالة أي أسلاك أو لمس المحطات مباشرة.

الخطوة 3 - توثيق الأسلاك الموجودة

التقاط صور واضحة. إذا كانت ألوان الأسلاك غامضة أو كانت الأسلاك المتعددة تشترك في طرف توصيل، فقم بوضع ملصقات شريطية صغيرة على كل سلك قبل إزالة أي شيء. لاحظ الأسلاك التي تم توصيلها بكل محطة مكثف وأين تذهب الأطراف الأخرى لتلك الأسلاك في الدائرة.

الخطوة 4 – قم بإزالة المكثف القديم

اسحب الموصلات بأسمائها الحقيقية من أطراف المكثف. إذا كانت متآكلة ومقاومة للإزالة، استخدم كماشة معزولة للإمساك بجسم الموصل - لا تسحب السلك نفسه أبدًا، لأن ذلك قد يؤدي إلى كسر التجعيد. قم بفك أو فك شريحة التثبيت وإزالة المكثف القديم. ضعه جانبا؛ لا تقم بتقصير أطرافه معًا أو تضعه في صندوق أدوات معدني.

الخطوة 5 - تحديد أطراف المحرك

حدد موقع الكتلة الطرفية للمحرك وقم بمطابقة الملصقات مع مخطط الأسلاك. بالنسبة للمحرك ثلاثي الأسلاك (التكوين الأكثر شيوعًا)، تكون أطراف التوصيل هي:

• مشترك (ج): اتصال مشترك بين اللفات الرئيسية والمساعدة؛ يتصل بالمحايد
• الرئيسية (م أو ص): نهاية حرة لللف الرئيسي. يتصل بجهد الخط
• البدء/التشغيل (S): نهاية حرة لللف المساعد. يتصل بمحطة واحدة من CBB60

إذا كانت الملصقات الطرفية مفقودة أو غير مقروءة، فحددها عن طريق قياس المقاومة. قم بقياس المقاومة بين أزواج الأسلاك الثلاثة. الزوج مع أعلى مقاومة هو M – S (كلا اللفات في السلسلة). الزوج ذو المقاومة الأقل هو C-M (الملف الرئيسي وحده، سلك أثقل). المقاومة المتوسطة هي C – S (الملف المساعد وحده). السلك المشترك لأدنى قراءتين هو C.

الخطوة 6 - قم بإجراء اتصالات CBB60

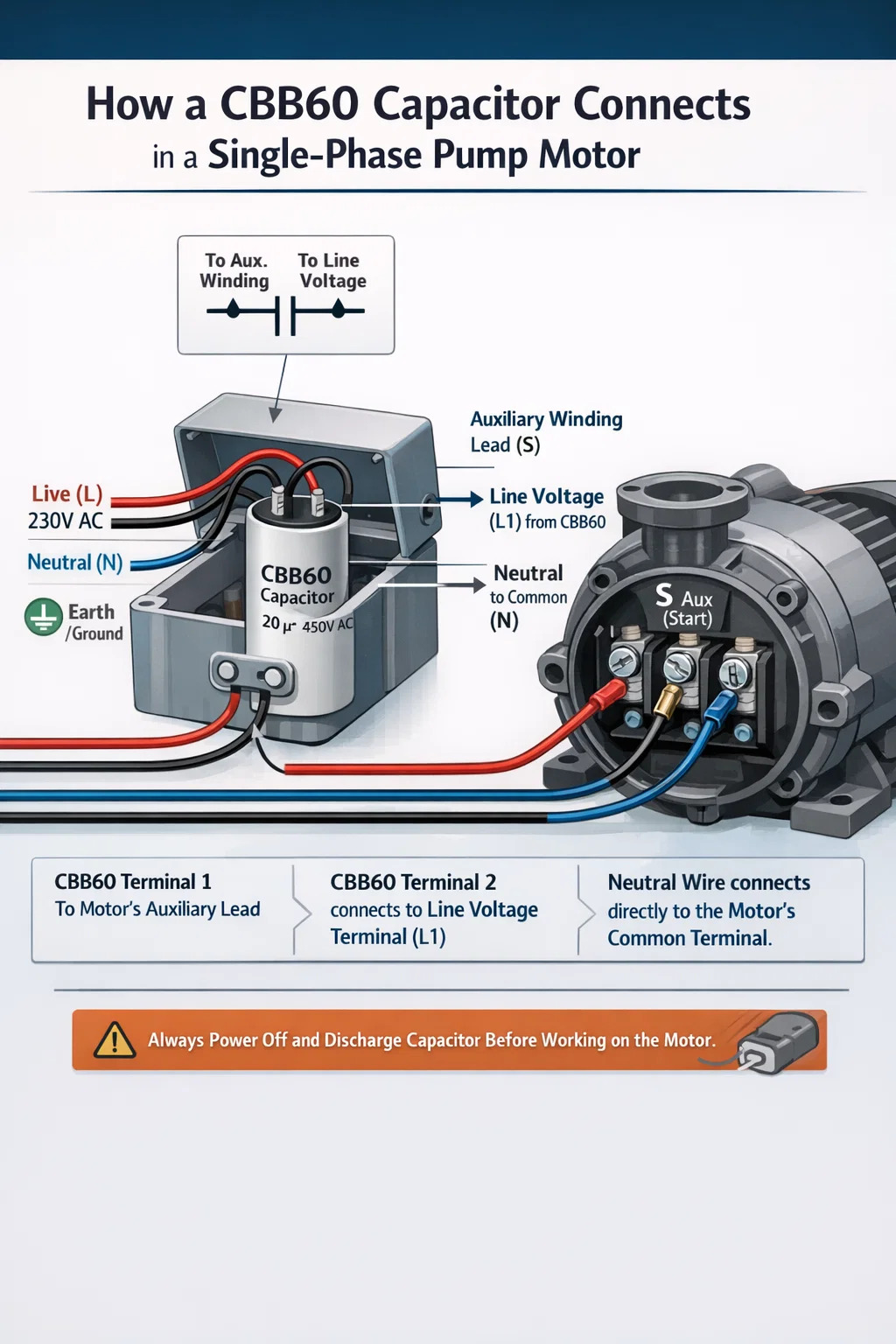

التوصيل القياسي لمحرك أحادي الطور يعمل بمكثف:

• محطة CBB60 1 → محطة اللف المساعدة للمحرك (S أو Z1)
• CBB60 المحطة 2 → محطة جهد الخط (L1، نفس المحطة التي تغذي الملف الرئيسي)
• محايد (ن) → الطرف المشترك للمحرك (C) مباشرة، وليس من خلال المكثف

قم بتجعيد الوصلات بأسمائها الحقيقية على أطراف السلك إذا كانت الوصلات القديمة متآكلة أو مشوهة. ادفع كل موصل مجرف بالكامل على طرف المكثف الخاص به حتى يستقر بنقرة أو مقاومة ثابتة. الموصل الذي يمكن إزالته بضغطة خفيفة من الإصبع غير مثبت بشكل صحيح.

الخطوة 7 - تركيب المكثف بشكل آمن

قم بتثبيت CBB60 في حامله أو حزامه حتى لا يهتز بحرية. يؤدي اهتزاز المحرك الذي ينتقل إلى مكثف غير مدعوم إلى إرهاق توصيلات الرصاص الداخلية بمرور الوقت، مما يؤدي في النهاية إلى فشل الدائرة المفتوحة. تأكد من عدم ملامسة جسم المكثف لأي أسطح محرك ساخنة أو حواف معدنية حادة أو أجزاء متحركة مثل شفرات المروحة أو محركات الحزام.

الخطوة 8 - استعادة الطاقة واختبار التشغيل

استبدل الغطاء الطرفي أو أغلق حاوية المكثف. قم باستعادة الطاقة عند الكسارة ولاحظ بدء تشغيل المحرك. يجب أن يصل إلى السرعة الكاملة خلال 1 إلى 3 ثوانٍ دون تردد أو طنين أو محاولات متكررة. بالنسبة للمضخة، يجب أن يبدأ تدفق المياه على الفور. إذا كان المحرك يطن دون دوران، قم بقطع الطاقة على الفور - فهو يسحب تيارًا دوارًا مغلقًا (عادةً 5 إلى 7 أضعاف تيار التشغيل العادي) وسوف يسخن ويتلف اللفات في غضون 20 إلى 30 ثانية.

توصيل الأسلاك CBB60 في حاوية مكثف خارجية

تقوم العديد من محركات المضخات أحادية الطور - خاصة المضخات السطحية والمضخات الطرفية وصناديق التحكم في المضخات الغاطسة - بتركيب CBB60 في حاوية بلاستيكية أو معدنية منفصلة بدلاً من وضعها داخل الصندوق الطرفي الخاص بالمحرك. يعمل هذا الترتيب على تبسيط عملية استبدال المكثف وحماية المكون من حرارة المحرك.

يحتوي العلبة الخارجية عادةً على أربعة أطراف أو زوجين من نقاط دخول الأسلاك. الأسلاك الداخلية تتبع هذا الترتيب:

• يدخل التيار الرئيسي (L) إلى العلبة ويتصل بطرف CBB60 ويمر أيضًا عبر سلك الملف الرئيسي للمحرك
• يتصل سلك اللف المساعد للمحرك بطرف CBB60 الآخر داخل العلبة
• يمر التيار الكهربائي المحايد (N) مباشرة عبر الطرف المشترك للمحرك دون لمس المكثف
• يتصل الأرض/الأرض بإطار المحرك ولا يتفاعل مع دائرة المكثف

عندما تكون العلبة عبارة عن وحدة محكمة الغلق أو شبه مغلقة يتم بيعها كتجميع كامل، فإن CBB60 بداخلها يتم توصيلها مسبقًا ويقوم المثبت فقط بتوصيل كابلات الإمداد الرئيسية ويؤدي المحرك الطائر إلى الأطراف الخارجية للصندوق. في هذه الحالة، القرار الوحيد هو التأكد من أن بديل CBB60 المثبت داخل الصندوق يطابق المواصفات الأصلية تمامًا.

تستوعب بعض الصناديق الخارجية حجمًا محددًا للمكثف الفعلي والتباعد بين الأطراف. قم بقياس أبعاد الوحدة الأصلية - الارتفاع، والقطر (للعلب المستديرة)، والمسافة بين الأطراف - قبل طلب الاستبدال. قد لا يتناسب CBB60 ذو التصنيفات الكهربائية الصحيحة ولكن الأبعاد المادية الخاطئة مع شريحة التثبيت حتى لو كانت الأسلاك متطابقة.

تكوينات اتصال CBB60 عبر أنواع المحركات المختلفة

تختلف الملصقات الطرفية والترتيب المادي بين الشركات المصنعة للمحركات والتطبيقات، ولكن علاقة الدائرة الأساسية هي نفسها دائمًا: يقوم CBB60 بتوصيل مسار اللف المساعد بالتوازي. يوضح الجدول أدناه التكوينات الأكثر شيوعًا.

قراءة مخطط الأسلاك المحرك للعثور على المحطات الصحيحة

يزيل مخطط أسلاك المحرك التخمين تمامًا. تتم طباعته على ملصق ملصق على مبيت المحرك، أو داخل غطاء صندوق الأطراف، أو على ورقة بيانات منفصلة. إن تعلم كيفية استخراج المعلومات التي تحتاجها - مكان نهايات الملف المساعد وأي طرف يحمل جهد الخط - يستغرق أقل من دقيقة بمجرد معرفة الرموز.

رمز المكثف على المخططات الحركية

يظهر CBB60 كخطين رأسيين متوازيين متساويين في الحجم (نوع AC غير مستقطب). يتصل سطر واحد من الرمز برمز ملف التعبئة الإضافي؛ يتصل الخط الآخر بمسار جهد الخط. اتبع نقطتي الاتصال هاتين في الرسم التخطيطي حتى تصل إلى الملصقات الطرفية الفعلية على المحرك، وهاتان هما نقطتا الاتصال CBB60 لديك.

أنظمة الملصقات الطرفية حسب المنطقة

• اللجنة الانتخابية المستقلة / الأوروبية: محطات اللف الرئيسية U1، U2؛ محطات اللف المساعدة Z1، Z2. يتصل CBB60 عبر Z1 وZ2 (أو Z1 إلى U1 في بعض التكوينات)
• أمريكا الشمالية: المحطات الطرفية المسماة T1 أو T2 أو T3 أو المسماة Common أو Run أو Start. يتصل CBB60 بين التشغيل والبدء (أو الجهد الكهربي للخط والبدء)
• محركات المضخات الصينية (معظم تطبيقات CBB60): أسلاك مرمزة بالألوان بدلاً من المحطات الطرفية ذات العلامات. أسود = الملف الرئيسي، أحمر = ملف مساعد، أصفر-أخضر = أرضي. يتصل CBB60 بين السلك الأحمر والسلك الأسود (جانب الخط)

العثور على أطراف بدون مخطط باستخدام قياس المقاومة

في محرك ثلاثي الأسلاك بدون رسم تخطيطي متاح، استخدم المتر المتعدد في وضع أوم لقياس المقاومة بين مجموعات الأسلاك الثلاثة:

• سجل القراءات الثلاث: A–B، A–C، B–C
• أعلى زوج مقاومة هو Main-Start (كلا اللفات متسلسلة). مثال: 23 أوم
• أقل زوج مقاومة هو Common-Main (الملف الرئيسي فقط، سلك أكثر سمكًا). مثال: 8 أوم
• زوج المقاومة الأوسط هو Common-Start (ملف مساعد فقط، سلك أرق). مثال: 15 أوم
• السلك الذي يظهر في القراءتين الدنيا والمتوسطة هو شائع (C)
• يتصل CBB60 بين Start (S) ومحطة الخط (نفس السلك مثل نقطة الإمداد الرئيسية)

تعمل هذه الطريقة بشكل موثوق على أي محرك قياسي أحادي الطور يعمل بمكثف بغض النظر عن الملصق أو العمر أو بلد الصنع.

أخطاء الأسلاك الجسيمة وعواقبها

كل خطأ من الأخطاء التالية ينتج عنه نتائج يمكن التنبؤ بها وقابلة للتشخيص. فمعرفتها مسبقًا تمنع إعادة العمل، وتحمي المحرك، وتتجنب مخاطر السلامة.

توصيل CBB60 على التوالي بخط الكهرباء

إن وضع المكثف بين مصدر التيار الكهربائي ومدخل المحرك - وليس عبر الملف المساعد - يحد من التيار الذي يمكن للمحرك سحبه من خلال ممانعة المكثف. عند 50 هرتز، يتمتع مكثف 25 ميكروفاراد بممانعة تبلغ حوالي 127 أوم، والتي عند 230 فولت تحد من التيار إلى أقل من 1.8 أمبير. يتطلب محرك المضخة النموذجي بقدرة 750 واط من 3 إلى 4 أمبير للتشغيل. لن يبدأ المحرك في العمل أو سيتوقف تحت أي حمل ذي معنى، وسيتعرض المكثف لضغط تيار خارج معايير التصميم الخاصة به.

استخدام قيمة السعة الخاطئة

يقوم مصممو المحركات بحساب السعة المطلوبة بدقة لكل تكوين ملف. سي بي بي60 20% أقل من السعة المقدرة يقلل من عزم دوران البدء بشكل ملحوظ ويؤدي إلى تشغيل المحرك بشكل أكثر سخونة من المحدد. يؤدي المكثف الذي يزيد عن القيمة المقدرة بنسبة 20% إلى زيادة التيار عبر الملف المساعد، مما يؤدي إلى ارتفاع درجة حرارته وتدهور عزل الملف بشكل أسرع من المعتاد. قم دائمًا بمطابقة قيمة μF تمامًا، أو ابق ضمن ±5% من مواصفات لوحة اسم المحرك.

الجهد المنخفض

إن 250 فولت تيار متردد CBB60 في نظام 230 فولت له هامش جهد 9٪ فقط فوق العرض الاسمي. تعد تقلبات جهد الشبكة التي تبلغ ±10% أمرًا قياسيًا في معظم البلدان. خلال حدث الجهد العالي، قد يرى المكثف 253 فولت، وهو بالفعل أعلى من تصنيفه. تثبيت أ 450 فولت تيار متردد، تصنيف CBB60 في أي تطبيق بجهد 230 فولت لضمان هامش كافٍ ضد كل من تغير الجهد الطبيعي والارتفاعات العابرة.

وصلة بأسمائها الحقيقية فضفاضة

يقدم موصل الأشياء بأسمائها الحقيقية غير المثبت بالكامل على محطة CBB60 مقاومة التلامس عند التقاطع. تحت تيار الحمل، تولد هذه المقاومة حرارة تؤدي إلى أكسدة أسطح التلامس، مما يزيد من المقاومة في دورة مدمرة. والنتيجة النهائية هي إما سلوك متقطع لبدء تشغيل المحرك أو موصل محترق. يجب أن تتطلب كل الأشياء بأسمائها الحقيقية ضغطًا قويًا باليد على المقعد ويجب ألا تكون قابلة للإزالة عن طريق السحب اللطيف بدون أداة.

تخطي تفريغ المكثف

يمكن لـ CBB60 المقدر بـ 450 VAC أن يحتفظ بشحنة تقترب من هذا الجهد لساعات بعد فصل الطاقة. الطاقة المخزنة في مكثف 40 ميكروفاراد مشحون بجهد 400 فولت هي 3.2 جول، وهي طاقة كافية لإحداث حرق شديد أو أزمة قلبية إذا تم ملامستها عبر الصدر. لا تلمس أبدًا أطراف المكثف، ولا تسمح لها بالاتصال ببعضها البعض، أو تسمح للأدوات بتوصيلها دون إكمال إجراء التفريغ باستخدام المقاوم والتحقق من 0 فولت باستخدام جهاز القياس المتعدد.

التحقق من صحة اتصال CBB60 بعد تشغيل الطاقة

تؤكد ثلاث عمليات فحص سريعة بعد استعادة الطاقة أن التثبيت صحيح كهربائيًا وأن المحرك يعمل ضمن المواصفات.

الفحص رقم 1 - بدء تشغيل المحرك النظيف

يجب أن يتسارع المحرك من حالة التوقف التام إلى السرعة الكاملة خلال 1 إلى 3 ثوانٍ بدون طنين أو تردد أو طحن مسموع. الطنين بدون دوران العمود يعني أن المحرك مغلق - قم بقطع الطاقة خلال 5 ثوانٍ لمنع تلف الملف وإعادة فحص الأسلاك.

الفحص رقم 2 - تشغيل التيار ضمن تصنيف لوحة الاسم

ثبت مقياس التيار الكهربائي حول السلك الحي وقم بقياس تيار التشغيل بعد 2 إلى 3 دقائق من التشغيل تحت الحمل. يجب أن تكون القراءة عند أو أقل من أمبير الحمل الكامل (FLA) الموجود على لوحة اسم المحرك. تشير القراءة التي تزيد عن 10% فوق لوحة الاسم FLA في ظل ظروف الحمل العادية إلى عدم تطابق السعة أو خطأ في الأسلاك يجب التحقق منه قبل مواصلة التشغيل.

الفحص رقم 3 - الجهد عبر محطات CBB60 أثناء التشغيل

أثناء تشغيل المحرك، قم بقياس جهد التيار المتردد بعناية عبر محطتي CBB60 باستخدام المقياس المتعدد المضبوط على جهد التيار المتردد. في محرك يعمل بمكثف سلكي بشكل صحيح، يكون هذا الجهد عادةً 1.1 إلى 1.5 مرة من جهد الإمداد - بالنسبة لمصدر 230 فولت، توقع قراءة 250 إلى 340 فولت عبر أطراف المكثف. هذا أمر طبيعي: فهو ينتج عن تفاعل الرنين بين المكثف ومحاثة ملف المحرك. قد تشير القراءة المساوية تمامًا لجهد الإمداد أو أقل منه إلى أن المكثف ليس موجودًا فعليًا في الدائرة أو أنه تم توصيله بشكل غير صحيح.

اختيار البديل المناسب CBB60 قبل إجراء أي اتصالات

يعد توصيل CBB60 بشكل صحيح أمرًا بسيطًا. لا يزال توصيل CBB60 الخاطئ بشكل صحيح ينتج عنه محرك فاشل أو ضعيف الأداء. قم بتأكيد هذه المعلمات على الوحدة البديلة قبل التثبيت.

بالنسبة لأي مضخة أو تطبيق ضاغط بجهد 230 فولت، التوصية العملية هي CBB60 مُصنف بالسعة الصحيحة مع تصنيف جهد 450 فولت تيار متردد وتصنيف درجة حرارة 85 درجة مئوية أو أعلى . يوفر هذا المزيج هامش الجهد والمساحة الحرارية التي لا توفرها المواصفات العامة 250 فولت تيار متردد / 70 درجة مئوية، خاصة بالنسبة للتركيبات الخارجية أو ذات دورة الخدمة العالية حيث تتجاوز درجات الحرارة المحيطة في كثير من الأحيان 40 درجة مئوية حول حاوية المحرك.
