هل مكثف CBB60 مستقطب؟ الدليل الكامل

هو أ مكثف CBB60 مستقطبة؟

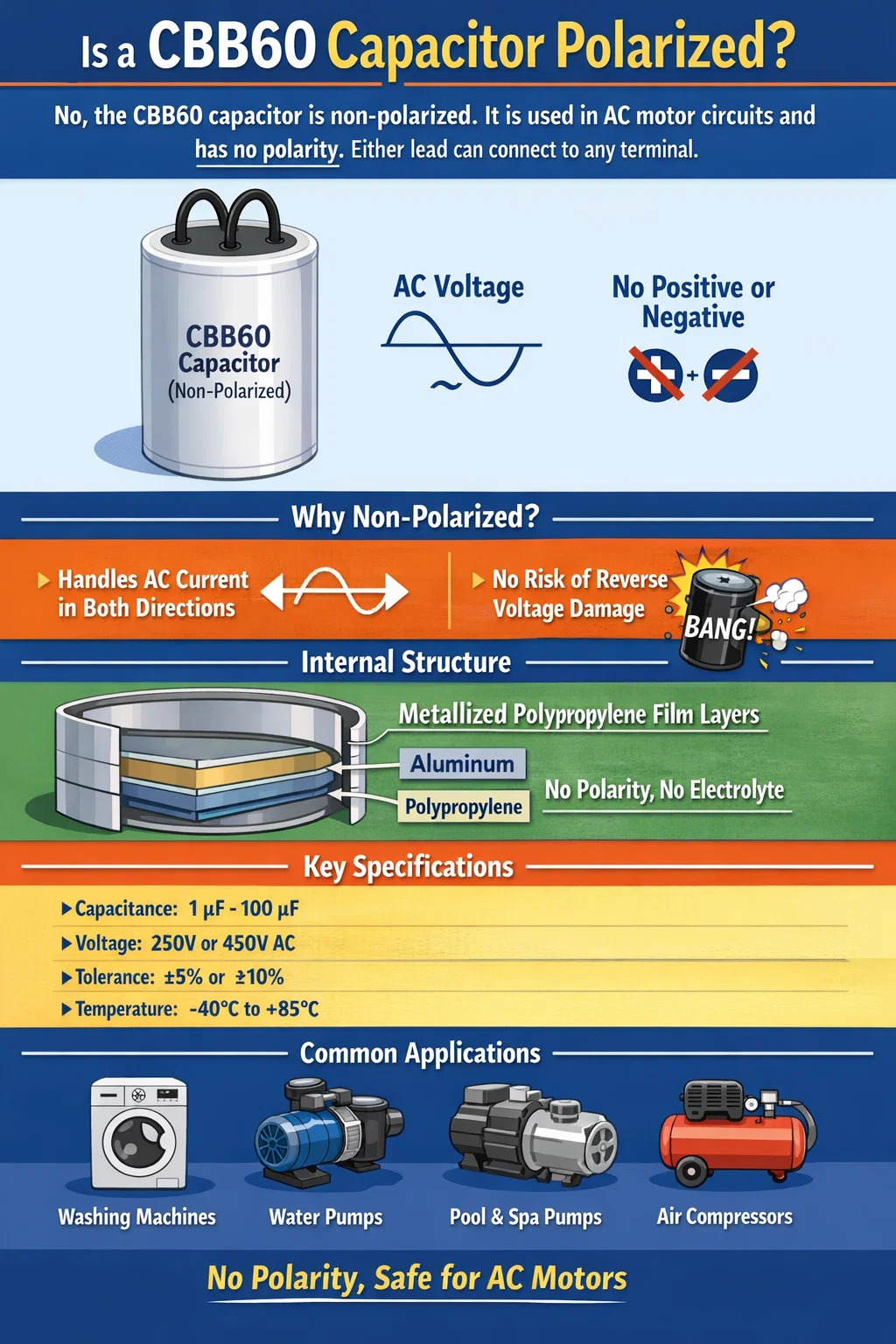

لا، مكثف CBB60 غير مستقطب. وهو عبارة عن مكثف غشاء غير مستقطب ومصنف بالتيار المتردد مصمم خصيصًا للاستخدام في دوائر التيار المتردد. على عكس المكثفات الإلكتروليتية، التي لها طرف موجب وسالب بشكل واضح وسوف تفشل - أو حتى تنفجر - إذا تم توصيلها للخلف، فإن CBB60 ليس له قطبية على الإطلاق. يمكنك توصيل أي من المحطتين بأي من جانبي دائرتك دون أي قلق. هذه ليست حاشية فنية بسيطة؛ إنه أحد الأسباب المحددة لوجود CBB60 وسبب استخدامه على نطاق واسع في تطبيقات محركات التيار المتردد.

ينتمي CBB60 إلى عائلة المكثفات المصنوعة من أفلام البولي بروبيلين الممعدنة. داخل المكون، يتم لف طبقتين من فيلم البولي بروبيلين - كل منهما مطلية بطبقة رقيقة جدًا من الألومنيوم - معًا في جسم أسطواني. نظرًا لأن كلا القطبين مصنوعان من نفس المادة وأن العازل الكهربائي (البولي بروبيلين) يتصرف بشكل متناظر تحت الجهد المتناوب، فلا يوجد اتجاه مفضل لتدفق التيار. يتعامل المكثف مع كل من نصف الدورات لشكل موجة التيار المتردد بشكل متساوٍ، وهو بالضبط ما تتطلبه تطبيقات تشغيل المحرك وبدء تشغيله.

هذه الطبيعة غير المستقطبة ليست فريدة من نوعها بالنسبة لـ CBB60 - حيث تشترك أنواع مكثفات الأفلام الأخرى مثل CBB61 وCBB65 وMKP في هذه الخاصية. ومع ذلك، أصبح CBB60 واحدًا من أكثر المحركات شهرة نظرًا لحالته البلاستيكية الأسطوانية ذات الخيوط الطائرة، وشعبيته في المحركات الحثية أحادية الطور، وتوافره على نطاق واسع في قيم السعة التي تتراوح من 1 ميكروفاراد إلى 100 ميكروفاراد مع تقييمات الجهد عادة في 250 فولت تيار متردد أو 450 فولت تيار متردد .

ما هو نوع المكثف هو CBB60؟

إن CBB60 عبارة عن مكثف من مادة البولي بروبيلين الممعدنة - وهو نوع يقع في فئة مختلفة تمامًا عن المكثفات الإلكتروليتية والتنتالوم التي تهيمن على دوائر إمداد الطاقة وتصفية الإشارات. إن فهم هذا التمييز يوضح على الفور سبب عدم أهمية القطبية هنا.

المكثفات السينمائية مقابل المكثفات الإلكتروليتية

تحقق المكثفات الإلكتروليتية قيم السعة الكبيرة الخاصة بها باستخدام المنحل بالكهرباء كواحد من ألواحها وطبقة أكسيد رقيقة للغاية نمت على رقائق الألومنيوم أو التنتالوم كمادة عازلة. تتشكل طبقة الأكسيد هذه بشكل اتجاهي، فهي تمنع التيار في اتجاه واحد فقط. قم بتطبيق الجهد بطريقة خاطئة وستنهار طبقة الأكسيد. ولهذا السبب تكون المكثفات الإلكتروليتية مستقطبة دائمًا ولها دائمًا شريط سلبي واضح أو علامة رصاص موجبة.

تستخدم المكثفات السينمائية مثل CBB60 طبقة بلاستيكية صلبة كعازل. يعتبر مادة البولي بروبيلين مناسبة بشكل خاص لهذا الغرض عامل تبديد منخفض جدًا (عادةً أقل من 0.0001 عند 1 كيلو هرتز) واستقرار جهد ممتاز، ولا يوجد سلوك كهروكيميائي اتجاهي. كلا القطبين مصنوعان من المعدن ببساطة - إما رقائق معدنية أو طبقة معدنية رقيقة - ولا يوجد أي عدم تناسق في أي مكان في الهيكل.

اتفاقية التسمية "CBB".

يعتبر تصنيف "CBB" رمزًا قياسيًا صينيًا (GB/T 6346) للمكثفات ذات الطبقات المصنوعة من مادة البولي بروبيلين الممعدنة. يحدد الرقم "60" نمط العبوة المعين والتطبيق المقصود - في هذه الحالة، جسم أسطواني به أسلاك محورية أو شعاعية مصممة لاستخدام المحرك. سترى أيضًا CBB61 (مسطح، على شكل صندوق، لمراوح السقف ومكيفات الهواء)، CBB65 (علبة معدنية مستديرة، لمحركات الضاغط)، وغيرها. جميعها عبارة عن مكثفات فيلمية غير مستقطبة.

لماذا تعتبر المكثفات غير المستقطبة ضرورية في دوائر محرك التيار المتردد

في نظام طاقة تيار متردد قياسي 50 هرتز أو 60 هرتز، يعكس الجهد اتجاهه 100 أو 120 مرة في الثانية على التوالي. يجب أن يكون أي مكثف يتم وضعه مباشرة في مثل هذه الدائرة قادرًا على الشحن والتفريغ في كلا الاتجاهين دون تلف. سيواجه المكثف الإلكتروليتي المستقطب جهدًا عكسيًا في كل نصف دورة سالبة - في غضون ثوانٍ، يؤدي هذا إلى تدمير طبقة الأكسيد، ويؤدي إلى ارتفاع درجة حرارة المكثف، وفي كثير من الحالات يتسبب في تنفيس أو تمزق كارثي.

تستخدم المحركات الحثية أحادية الطور - النوع الموجود في الغسالات، ومضخات المياه، وضواغط الهواء، ومضخات المسابح - مكثف تشغيل لإنشاء إزاحة طورية بين الملف الرئيسي وملف البداية (أو المساعد). إن تحول الطور هذا هو ما يجعل المحرك يبدأ تشغيله ذاتيًا ويبقيه يعمل بكفاءة. يرى المكثف جهد إمداد التيار المتردد الكامل بشكل مستمر أثناء التشغيل. بالنسبة لمحرك 220-240 فولت تيار متردد، يتم تصنيف مكثف التشغيل CBB60 عادةً عند 450 فولت تيار متردد لتوفير هامش آمن فوق ذروة الجهد (الذي يصل إلى حوالي 311-339 فولت حتى في دائرة 220 فولت تيار متردد اسميًا).

إن استخدام أي مكثف مستقطب في هذا الدور لن يكون غير فعال فحسب، بل سيكون خطيرًا أيضًا. وبالتالي فإن تصميم CBB60 غير المستقطب والمصنف بالتيار المتردد ليس اختياريًا - فهو متطلب أساسي للتطبيق.

المواصفات الرئيسية للمكثفات CBB60

يلخص الجدول أدناه المواصفات الأكثر شيوعًا لمكثفات CBB60 المتوفرة في السوق. تغطي هذه القيم الغالبية العظمى من تطبيقات السيارات السكنية والتجارية الخفيفة.

نقطة واحدة تستحق التأكيد عليها من الجدول: تصنيف الجهد على CBB60 هو تصنيف جهد التيار المتردد ، وليس تصنيف العاصمة. يمكن للمكثف الذي يحمل العلامة "450 VAC" أن يتحمل ذروة جهد أعلى بكثير من مكون مقنن بالتيار المستمر بنفس القيمة الاسمية، لأن تصنيف التيار المتردد يمثل بالفعل الذروة الجيبية (وهي √2 × RMS، أو حوالي 636 فولت لمكون ذو تصنيف 450 VAC). لا تقم أبدًا باستبدال مكثف مقنن بالتيار المستمر في دائرة محرك يعمل بالتيار المتردد - فنظام التصنيف مختلف تمامًا.

كيفية تركيب مكثف CBB60 بشكل صحيح

نظرًا لأن CBB60 غير مستقطب، فإن التثبيت يكون سهلاً - ولكن لا تزال هناك العديد من النقاط المهمة للسلامة والموثوقية على المدى الطويل.

لا قطبية للقلق

على عكس المكثف الإلكتروليتي الذي يعمل بالتيار المستمر حيث يمكنك مطابقة الطرف الموجب مع السكة الموجبة بعناية، باستخدام CBB60، يمكنك ببساطة توصيل السلكين بعقد الدائرة الصحيحة. لا توجد طريقة صحيحة أو غير صحيحة - حيث يمكن أن ينتقل أي من الطرفين إلى طرفي المحرك أو دائرة المكثف. عادةً ما يكون كلا الخيوطين في CBB60 بنفس اللون (عادةً أسود أو شفاف) أو يتم تصنيفهما على الأكثر باسم "1" و"2" للإشارة فقط، وليس للقطبية.

تطابق قيمة السعة بالضبط

عند استبدال CBB60 في محرك أسطوانة الغسالة، أو مضخة المياه، أو مضخة حمام السباحة، فإن المواصفات الأكثر أهمية التي يجب مطابقتها هي قيمة السعة بوحدة μF. محرك مصمم ل تشغيل مكثف 10 ميكروفاراد سوف ترتفع درجة حرارته إذا قمت بتركيب وحدة 8 ميكروفاراد (لن يكون تحول الطور كافيًا) أو قد يسحب تيارًا زائدًا إذا قمت بتركيب وحدة 12 ميكروفاراد. يقوم مصنعو المحركات بحساب السعة المطلوبة بدقة للحصول على عزم الدوران الأمثل والكفاءة الحالية. يجب أن يكون التسامح ±5% أو أفضل لتشغيل المكثف.

لا تقم أبدًا بتخفيض تصنيف الجهد

إذا كان المكثف الأصلي مقدرًا بـ 450 فولت تيار متردد، فاستبدله بوحدة 450 فولت تيار متردد. من المقبول تركيب مكثف ذي تصنيف أعلى (على سبيل المثال، وحدة 630 فولت تيار متردد في تطبيق 450 فولت تيار متردد) إذا كان هذا هو ما هو متاح - فالمكون ذو التصنيف الأعلى يتمتع ببساطة بمساحة أكبر. ومع ذلك، فإن تركيب مكثف 250 فولت تيار متردد في دائرة 450 فولت تيار متردد سوف يتسبب في فشل سابق لأوانه أو عطل فوري. لا يمكن للعازل الكهربائي الموجود في أحد المكونات التي تم الاستخفاف بها أن يتحمل إجهاد المجال الكهربائي.

التفريغ قبل المناولة

على الرغم من أن مكثفات CBB60 غير مستقطبة ومصنفة بالتيار المتردد، إلا أنها تستطيع الاحتفاظ بالشحن بعد إلغاء تنشيط الدائرة - خاصة إذا كانت في ذروة الجهد عند انقطاع التيار الكهربائي. انتظر دائمًا 60 ثانية على الأقل بعد فصل الطاقة، أو استخدم مقاوم التفريغ (عادةً تم تصنيف 10 كيلو أوم إلى 20 كيلو أوم للقدرة الكهربائية المناسبة ) لتصريف الشحنة بأمان قبل لمس الأجهزة الطرفية. يقوم مكثف مشحون بالكامل في نطاق 10-50 ميكروفاراد عند 450 فولت بتخزين طاقة كافية لإحداث صدمة خطيرة أو حتى إصابة مميتة.

التحقق من الأبعاد المادية

تأتي مكثفات CBB60 بأحجام فيزيائية مختلفة اعتمادًا على السعة وتصنيف الجهد. وحدة 25 ميكروفاراد / 450 فولت تيار متردد أكبر بكثير من وحدة 5 ميكروفاراد / 250 فولت تيار متردد. عند طلب استبدال، تأكد من أن المكثف الجديد سوف يتناسب مع المساحة المتاحة وأن طول السلك والمسافة بينه متوافقة مع ترتيب التركيب. يدرج معظم الموردين القطر والطول بالملليمتر؛ يبلغ قياس 10 ميكروفاراد / 450 فولت تيار متردد CBB60 نموذجيًا تقريبًا قطرها 35 ملم وطولها 60-70 ملم .

التطبيقات الشائعة للمكثفات CBB60

يعد CBB60 واحدًا من أكثر أنواع مكثفات المحركات انتشارًا في المعدات المنزلية والصناعية الخفيفة. فيما يلي حالات الاستخدام الأكثر شيوعًا:

• محركات الغسالة: تستخدم كل من محركات تشغيل الأسطوانة ومحركات مضخة التصريف عادةً مكثفات التشغيل CBB60 في نطاق 8-12 ميكروفاراد عند 450 فولت تيار متردد. يعد مكثف التشغيل أحد الأجزاء الأكثر استبدالًا في إصلاح الغسالة.
• مضخات المياه ومضخات الري: تستخدم المضخات الغاطسة والمثبتة على السطح أحادية الطور مكثفات CBB60، عادةً في نطاق 12-30 ميكروفاراد اعتمادًا على قوة المحرك.
• مضخات حمامات السباحة والمنتجعات الصحية: تعمل هذه المحركات لساعات متواصلة تحت حمل مستمر، مما يجعل جودة المكثف ذات أهمية خاصة. يعد فشل المكثف المبكر هو السبب الرئيسي لاحتراق محرك المضخة.
• ضواغط الهواء: تستخدم الضواغط المكبسية الصغيرة أحادية الطور مكثفات CBB60 للمساعدة في بدء التشغيل والتشغيل في حالة استقرار.
• المطاحن وأدوات مقاعد البدلاء: تعتمد المحركات الحثية أحادية الطور في معدات الأعمال الخشبية والمعادن على مكثفات التشغيل لتقسيم الطور.
• محركات منفاخ HVAC: في حين أن CBB65 أكثر شيوعًا في تطبيقات الضاغط، تظهر وحدات CBB60 في بعض مجموعات محركات المنفاخ والمروحة.

في كل هذه التطبيقات، فإن الخاصية غير المستقطبة لـ CBB60 ليست مريحة فحسب - بل إنها ضرورية من الناحية الفنية. يرى ملف تشغيل محرك التيار المتردد جهدًا متناوبًا في كل دورة، ويجب على المكثف أن يستوعب هذا دون تدهور.

علامات فشل مكثف CBB60

على الرغم من أن مكثفات CBB60 قوية بشكل عام، إلا أنها تفشل - خاصة في البيئات ذات درجات الحرارة العالية أو بعد سنوات من التشغيل المستمر. إن التعرف على أعراض الفشل مبكرًا يمكن أن يمنع تلف المحرك نفسه.

فشل المحرك في البدء أو يبدأ ببطء

مكثف التشغيل الذي انخفضت قيمته بشكل كبير في السعة (وضع الفشل الشائع في المكثفات الغشائية بعد الإجهاد الحراري المطول) يوفر إزاحة طور غير كافية للملف المساعد. قد يصدر المحرك صوتًا مرتفعًا دون أن يدور، أو يدور ببطء مع عزم دوران أقل من المعتاد، أو يتطلب دورانًا يدويًا للتشغيل. إذا ترددت أسطوانة أو مضخة الغسالة قبل البدء، فمن المحتمل أن يكون CBB60 المتدهور هو السبب.

ارتفاع درجة حرارة المحرك

مكثف خارج المواصفات - سواء كان مرتفعًا جدًا أو منخفضًا جدًا في السعة - يتسبب في حمل ملفات المحرك لتيارات غير متوازنة. وهذا يؤدي إلى درجات حرارة تشغيل أعلى من المعتاد، مما يؤدي إلى تسريع تدهور العزل في اللفات. إذا كان المحرك الذي كان يعمل باردًا في السابق أصبح الآن ساخنًا عند اللمس، فإن قياس المكثف بمقياس السعة يعد خطوة تشخيصية مهمة.

الأضرار الجسدية المرئية

افحص جسم CBB60 بحثًا عن الشقوق أو النهايات المنتفخة أو علامات الحروق أو أي دليل على تسرب راتنجات الإيبوكسي. قد يظهر على المكثف الذي تعرض لعطل عازل داخلي هذه العلامات. يعتبر أي تشوه جسدي مرئي سببًا للاستبدال الفوري، بغض النظر عما يظهره جهاز القياس.

السعة المقاسة خارج التسامح

باستخدام مقياس رقمي متعدد مع وظيفة السعة أو مقياس LCR مخصص، يمكنك قياس السعة الفعلية لوحدة معيبة مشتبه بها. مكثف المسمى 10 ميكروفاراد ±5% يجب أن يتراوح القياس بين 9.5 درجة فهرنهايت و10.5 درجة فهرنهايت. إذا كان قياسه أقل من 8 ميكروفاراد أو أظهر دائرة مفتوحة (OL)، فيجب استبداله. لاحظ أنه يجب عليك تفريغ المكثف قبل القياس وأن بعض أجهزة القياس المتعددة الأساسية ليست دقيقة لقياس السعة عند هذه القيم - يعطي مقياس LCR نتائج أكثر موثوقية.

CBB60 مقابل أنواع المكثفات الأخرى: مقارنة

من المفيد أن نرى كيف يمكن مقارنة CBB60 مباشرة بأنواع المكثفات الأخرى التي قد يواجهها الفني أو DIYer عند العمل على المحركات أو دوائر الطاقة.

الوجبات الرئيسية من هذه المقارنة: يعتبر أي مكثف غشاء غير مستقطب ومصنف بالتيار المتردد مع مطابقة معدلات السعة والجهد بديلاً صالحًا لـ CBB60 . على سبيل المثال، فإن مكثف محرك MKP من علامة تجارية أوروبية، يكافئ كهربائيًا CBB60 بنفس المواصفات - فرق التسمية هو مجرد مسألة المعيار المستخدم (IEC مقابل GB الصيني). ما لا يجب عليك فعله أبدًا هو استبدال مكثف إلكتروليتي، بغض النظر عن قيمة سعته، في أي تطبيق لتشغيل محرك التيار المتردد.

الأسئلة المتداولة حول مكثفات CBB60

هل يمكنني استخدام مكثف CBB60 في دائرة التيار المستمر؟

من الناحية الفنية، نعم - يمكن استخدام مكثف غير مستقطب في دائرة التيار المستمر دون حدوث ضرر، حيث لا يوجد قطبية خاطئة للتطبيق. ومع ذلك، لم يتم تحسين CBB60 لاستخدام التيار المباشر. إن قيم السعة الكبيرة والحجم المادي تجعلها غير عملية بالنسبة لمعظم تطبيقات التيار المستمر. والأهم من ذلك، أن تصنيف جهد التيار المتردد لا يترجم مباشرة إلى تصنيف جهد التيار المستمر بالطريقة التي قد تتوقعها - يتم تصنيف المكثفات الفيلمية بشكل عام عند جهد تيار مستمر أعلى من جهد التيار المتردد المحدد، ولكن يجب عليك الرجوع إلى ورقة بيانات الشركة المصنعة بدلاً من الافتراض. من الناحية العملية، لن تستخدم سوى CBB60 في دوائر التيار المستمر في حالة عدم توفر خيار أفضل.

هل يهم أي الرصاص من CBB60 سيظل حيًا وأيهما يصبح محايدًا؟

لا. نظرًا لأن CBB60 غير مستقطب، فإنه لا يحدث فرقًا كهربائيًا الذي يتصل بالموصل الحي والذي يتصل بالموصل المحايد. كلا المحطتين متطابقتان في الوظيفة. سوف يقوم المكثف بنفس إزاحة الطور ويحمل نفس التيار بغض النظر عن الاتجاه.

ماذا يحدث إذا قمت بتثبيت CBB60 بتصنيف μF أقل من المطلوب؟

تعمل قيمة السعة المنخفضة على تقليل زاوية الطور بين ملفات المحرك الرئيسية والمساعدة. يؤدي هذا إلى انخفاض عزم الدوران، وانخفاض كفاءة التشغيل، وزيادة سحب التيار في الملف المساعد. مع مرور الوقت، يعمل المحرك بشكل أكثر سخونة مما تم تصميمه ويتحلل عزل الملفات بشكل أسرع. كقاعدة عامة، لا تحيد عن السعة المحددة بأكثر من 5-10% في تطبيق تشغيل المحرك.

ما المدة التي تدوم فيها المكثفات CBB60 عادة؟

في ظل ظروف التشغيل العادية - مما يعني أن المكثف لا يعمل فوق جهده المقدر، ولا يتعرض لدرجات حرارة أعلى من الحد الأقصى المقدر له، ولا يخضع لارتفاع الجهد - يمكن أن يستمر مكثف CBB60 عالي الجودة من 10 إلى 20 سنة . المكثفات المستخدمة في البيئات ذات درجات الحرارة المحيطة المرتفعة (مثل علب المحركات التي تعمل عند درجة حرارة 60-70 درجة مئوية بشكل مستمر) سوف تتقادم بشكل أسرع، مع تسارع انجراف السعة إلى ما هو أبعد من التسامح المحدد في أقل من 5-7 سنوات. إذا كان عمر المضخة أو محرك الغسالة أكبر من 10 سنوات وأظهر أي صعوبة في البدء، فإن فحص مكثف التشغيل يعد خطوة تشخيصية أولى معقولة.

هو أ CBB60 the same as a motor run capacitor?

في معظم السياقات، نعم. "مكثف تشغيل المحرك" هو وصف وظيفي؛ CBB60 هو تسمية مكون محدد. معظم مكثفات تشغيل المحركات المباعة في الأسواق التي تتبع معايير GB الصينية هي وحدات CBB60. ومع ذلك، فإن مصطلح "مكثف تشغيل المحرك" يشمل أيضًا أنواع CBB61، وCBB65، وMKP. عندما يطلب شخص ما "مكثف تشغيل المحرك" للغسالة أو المضخة الخاصة به، فغالبًا ما يتم تسليمه CBB60 - وهو عامل الشكل السائد لتلك التطبيقات.

خاصية الشفاء الذاتي لمكثفات CBB60

إحدى المزايا التقنية لـ CBB60 والتي غالبًا ما لا يتم ذكرها هي قدرته على الشفاء الذاتي. نظرًا لأن القطب عبارة عن طبقة معدنية رقيقة جدًا وليس رقاقة صلبة، فإن الانهيار الموضعي الصغير في الفيلم العازل يؤدي إلى تبخر مادة القطب الكهربي حول نقطة الانهيار وتبخرها بسبب طاقة القوس. يؤدي هذا إلى عزل موقع الخلل واستعادة سلامة العزل الكهربائي للمكثف، وإن كان ذلك بسعة منخفضة بشكل طفيف. ولهذا السبب تعتبر مكثفات الأفلام الممعدنة "ذاتية الإصلاح" - فالعيوب الطفيفة لا تسبب فشلًا كارثيًا ولكنها تؤدي بدلاً من ذلك إلى انحراف تدريجي للسعة بمرور الوقت.

يمنح سلوك الإصلاح الذاتي هذا مكثفات CBB60 عمر خدمة عملي أطول بكثير من تصميمات الورق والرقائق القديمة. وهذا ما يفسر أيضًا سبب انخفاض سعة CBB60 قليلاً عن سعتها الاسمية بعد سنوات من الخدمة - فكل حدث شفاء ذاتي يزيل كمية صغيرة من مساحة القطب الكهربائي. بمجرد أن يتجاوز انجراف السعة 10% أقل من القيمة الاسمية ، ينبغي النظر في استبدال المكثف في خدمة تشغيل المحرك، حتى لو كان المحرك لا يزال قيد التشغيل من الناحية الفنية.

اعتبارات المصادر والجودة عند شراء المكثفات CBB60

السوق العالمية لمكثفات CBB60 كبيرة، وتختلف الجودة بشكل كبير بين الشركات المصنعة. فيما يلي النقاط العملية التي يجب مراعاتها عند شراء البدائل:
